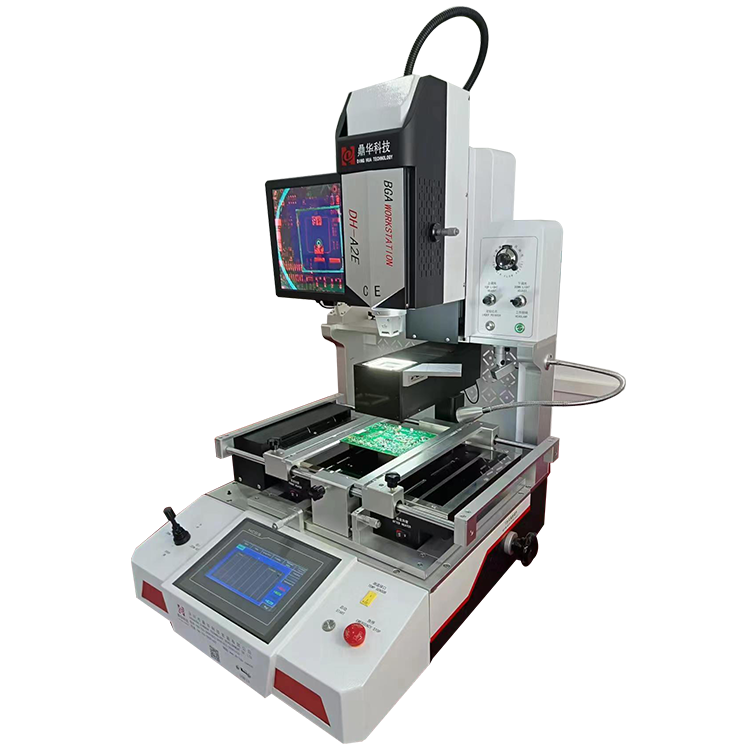

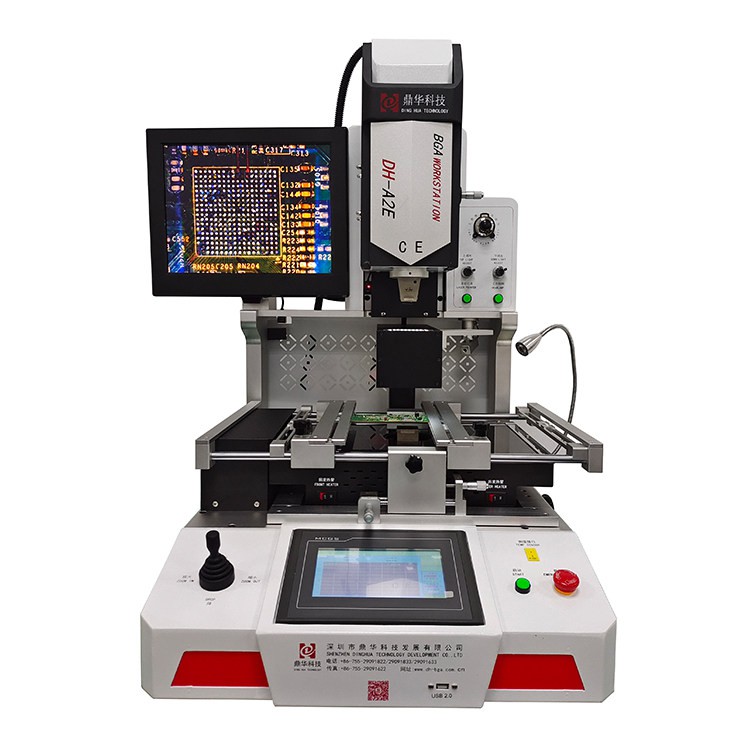

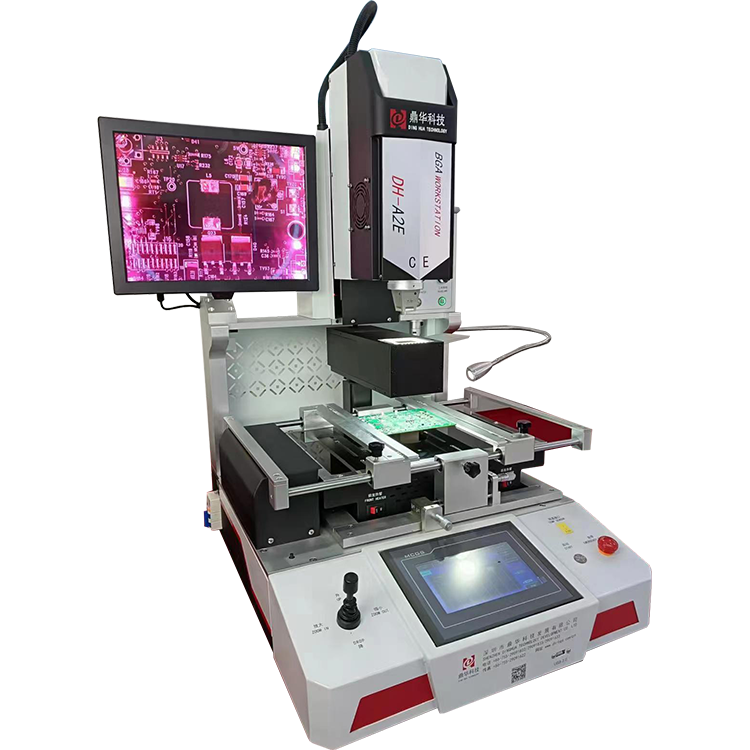

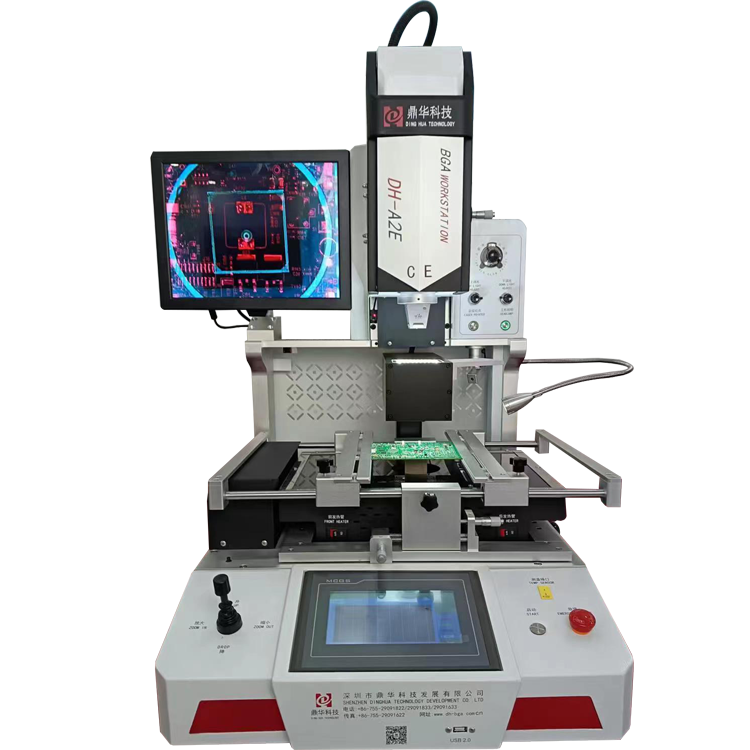

Estació de retreball BGA de calefacció multi-zona
Dinghua DH-A2E és una estació de retreball BGA d'escalfament multi-zona professional dissenyada per proporcionar una reparació d'alta-precisió de qualitat per a peces de muntatge electrònic complexes, a més de ser molt popular entre els tècnics de reparació de plaques base utilitzades en ordinadors portàtils, consoles de jocs com PlayStation 4 (PS4) i Xbox i taulers de control avançats de reelaboració automàtica i industrial. tasques de reelaboració d'alta-precisió en una varietat de paquets de xips BGA, QFN i altres.
Descripció
Descripció dels productes
DinghuaEstació de retreball BGA DH-A2Eés una estació de retreball BGA de calefacció multi-zona dissenyada per satisfer les necessitats exigents de reparació i fabricació d'electrònica moderna. Aquesta estació de retreball BGA automàtica avançada és perfecta per realitzar tasques de retreball d'alta-precisió en una varietat de paquets de xips BGA, QFN i altres.
ElDinghua DH-A2Eés una estació de retreball BGA totalment automàtica-professional dissenyada per a la reparació d'alta-precisió de conjunts electrònics complexos. S'utilitza àmpliament per reparar plaques base en ordinadors portàtils, consoles de jocs (PS4/Xbox) i plaques de control industrials.
Especificació de productes
|
Item
|
Paràmetres
|
|
Font d'alimentació
|
AC220V±10% 50/60Hz
|
|
Potència total
|
4900w
|
|
Potència superior
|
1200w
|
|
Potència inferior
|
1200w
|
|
Potència Infarada
|
2400w
|
|
Dimensió
|
77 * 81 * 102 mm
|
|
Mode d'operació
|
Automàtic + Manual
|
|
Emmagatzematge del perfil de temperatura
|
10.000 grups
|
|
Control de temperatura
|
Sensor K + bucle tancat
|
|
Precisió de la temperatura
|
±1 grau
|
|
Precisió de la posició
|
± 0,01 mm
|
|
Mida del PCB
|
Màxim 400×450 mm Mínim 10×10 mm
|
|
Xip BGA
|
2 * 2-80 * 80 mm
|
|
Sensor de temperatura extern
|
1 unitat (opcional)
|
|
Pes net
|
70 kg
|
|
Tipus de màquina
|
Escriptori
|
|
Espaiat mínim entre xips
|
0,1 mm
|
|
Píxel de la càmera
|
6 milions
|
|
Alimentació amb xips
|
prendre o posar automàticament
|
|
Posicionament PCBA
|
Posicionament intel·ligent amunt i avall, el "suport de 5 punts" inferior amb PCBA de fixació de ranura per a targetes de tipus v-que es pot ajustar lliurement a
Direcció de l'eix X-, amb accessoris universals externs
|
|
Posició BGA
|
Posicionament làser ranura per a targetes en forma de v-i accessoris universals
|
|
Lent CCD òptic
|
Sortida, enrere i enfocament automàticament
|
Característiques principals dels productes
Tecnologia de calefacció multi-zona
UtilitzantTecnologia de calefacció multi-zona, el DH-A2E aconsegueix una distribució equitativa de la calor als components de la placa de circuit imprès (PCBA) i Ball Grid Array (BGA) mitjançant zones diferents de l'element de calefacció de la màquina, com ara independentszones superior/inferior/preescalfament. Això permet una distribució de temperatura gairebé uniforme de manera que tots els BGA es poden soldar segons les seves pròpies especificacions i, per tant, elimina les oportunitats de danys tèrmics als components electrònics sensibles durant els processos de soldadura/desoldada.
Estació automàtica de retreball BGA
El DH-A2E elimina la necessitat de processos manuals mitjançant l'ús de l'automatització per gestionar les funcions essencials de la reelaboració de BGA, com aracontrol de temperatura, alineació i soldadura. L'ús d'aquestes capacitats automatitzades augmenta la velocitat i la precisió de la reelaboració de BGA, per tant, fa que aquesta màquina sigui adequada tant per a treballs de reparació de baix volum com com a complement a la fabricació d'alt volum.

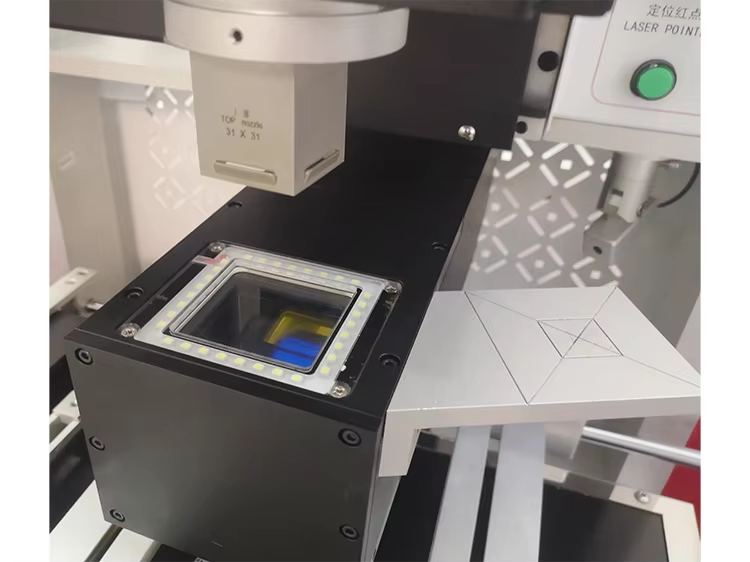

Alineació òptica amb càmera CCD
Mitjançant l'ús d'un-desenvolupatsistema d'alineació òpticai utilitza acàmera CCD{0}}d'alta resolucióper proporcionar un posicionament òptim dels components BGA, aquesta funció permet a l'usuari assegurar-se que totes les juntes-de soldadura estiguin perfectament alineades quan es realitzi el retreball-, minimitzant així els errors causats pels humans.
Estació de retreball BGA per a la reparació d'ordinadors portàtils
Dissenyat específicament per a la reparació deplaques base per a portàtilsi altres components electrònics complexos, elDH-A2Eés capaç de manejar BGA-fins i proporcionar l'alt nivell de precisió necessari per reparar components complexos de portàtils. Elcalefacció multi-zonaialineació òpticaLes característiques el converteixen en l'opció perfecta per als tècnics que treballen amb ordinadors portàtils, telèfons intel·ligents i ordinadors.
Interfície d'usuari millorada
ElDH-A2Eve amb uninterfície de pantalla tàctil intuïtiva, que permet als usuaris controlar i ajustar fàcilment els perfils de calefacció, la configuració d'alineació i molt més. El sistema proporcionasupervisió-en temps realde tot el procés de reelaboració, donant als operadors un control complet sobre la temperatura, el temps i la precisió d'alineació.
Seguretat i fiabilitat
El DH-A2E (l'estació de retreball BGA per a la reparació d'ordinadors portàtils) s'ha dissenyat específicament centrant-se en la seguretat. Inclou funcions com araprotecció tèrmica avançadai unsistema de prevenció de sobreescalfamentque afavoreixin un entorn de treball segur. La unitat està construïda amb components de qualitat per oferir un rendiment fiable i-durador tant en la reparació com en la fabricació d'equips electrònics.

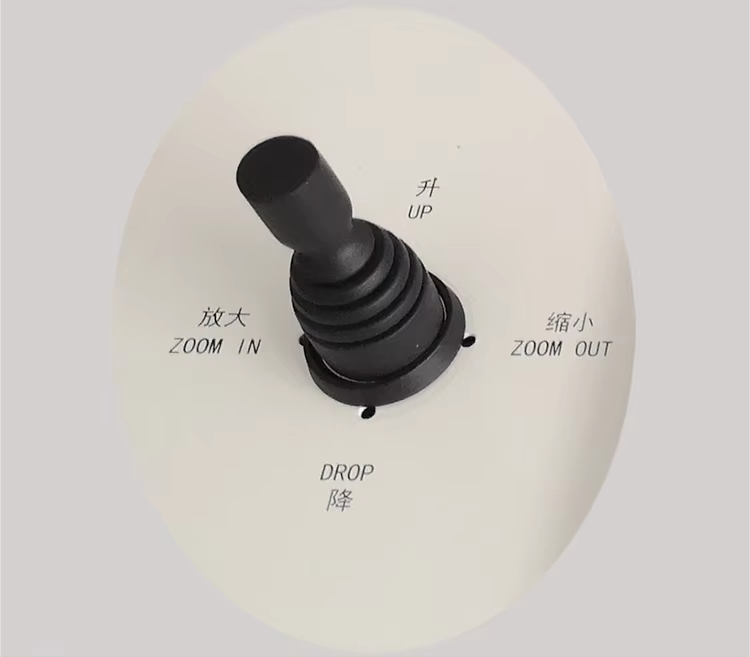

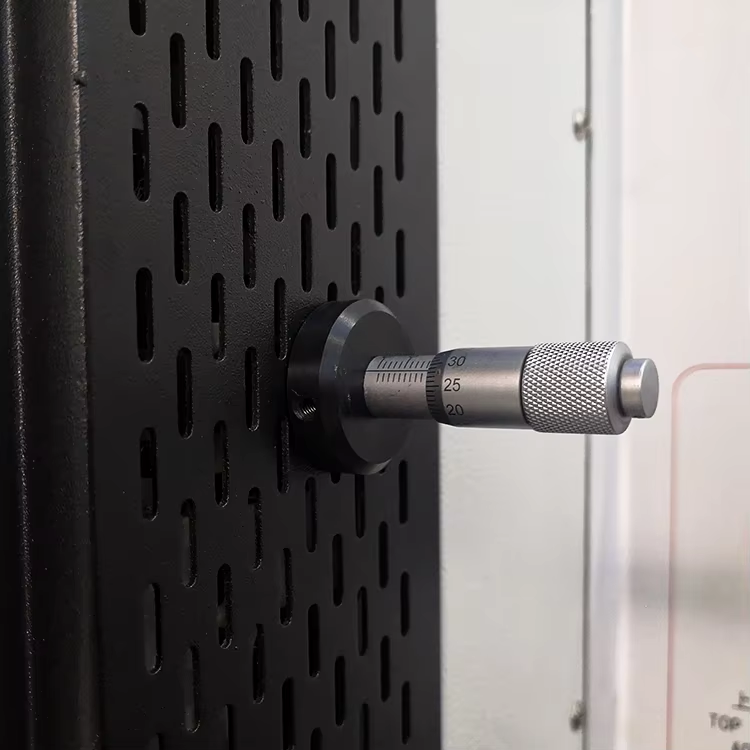

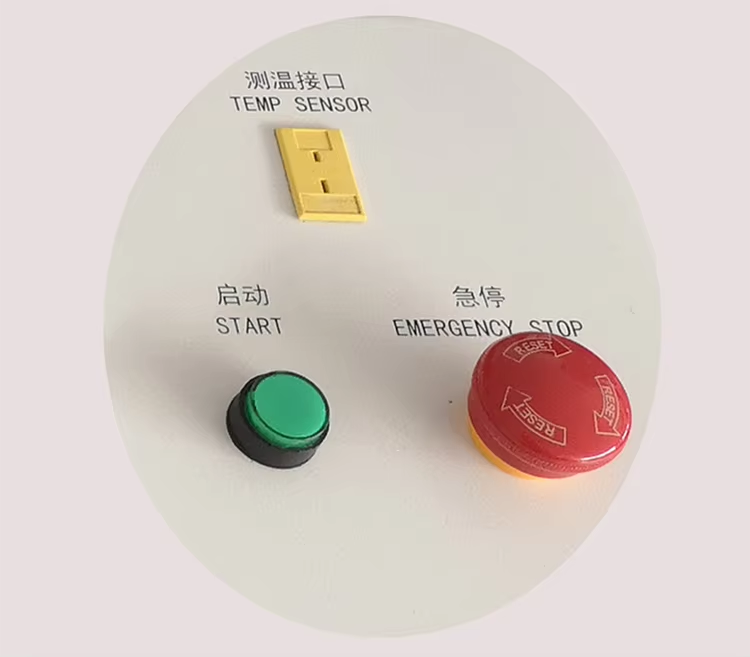

Imatges de detall

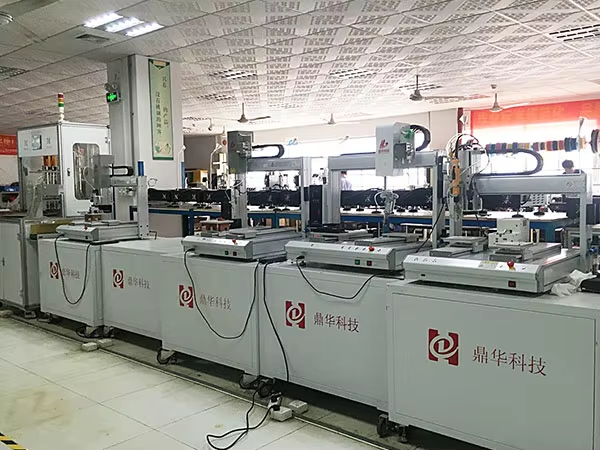

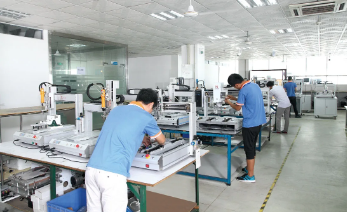

La nostra empresa
Per què triar-nos
1. Som un fabricant professional d'estació de retreball BGA amb més de 5 anys d'experiència en disseny, desenvolupament, producció i vendes.
2. Les nostres màquines ofereixen la millor qualitat a preus competitius.
3. Les opcions de lliurament ràpid inclouen FedEx, DHL, UPS, TNT, EMS i enviament per mar o aire.
4. Mètodes de pagament: Western Union, T/T, etc.
5. Els serveis OEM i ODM són benvinguts.
6. Consulta tècnica gratuïta i demostració de vídeo disponible.
7. 1-any de garantia per a tota la màquina (excepte els consumibles).
