Estació de soldadura BGA rework

Estació de soldadura BGA refer

1. aplicació de l'alineació òptica BGA Reballing estació

Pot reparar la placa base d'un ordinador, smartphone, portàtil, tauler de MacBook Logic, càmera digital, aire condicionat, TV i altres equips electrònics de la indústria mèdica, indústria de la comunicació, indústria de l'automòbil, etc.

Soldadura, reball, desolador tipus diferent de xips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED xip.

2. característiques del producte de l'alineació òptica BGA Reballing estació

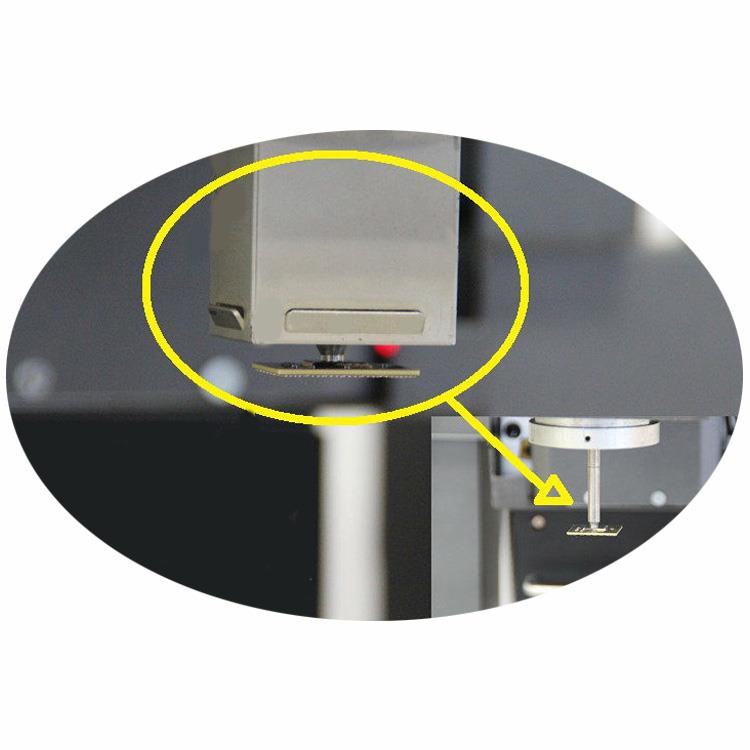

La ploma de buit va instal·lar broquets superiors, que és convenient per a recollir, reemplaçar i desdesolació, etc.

Monitor de pantalla, 1080P, 15 polzades, que s'utilitza per a l'alineació va mostrar en.

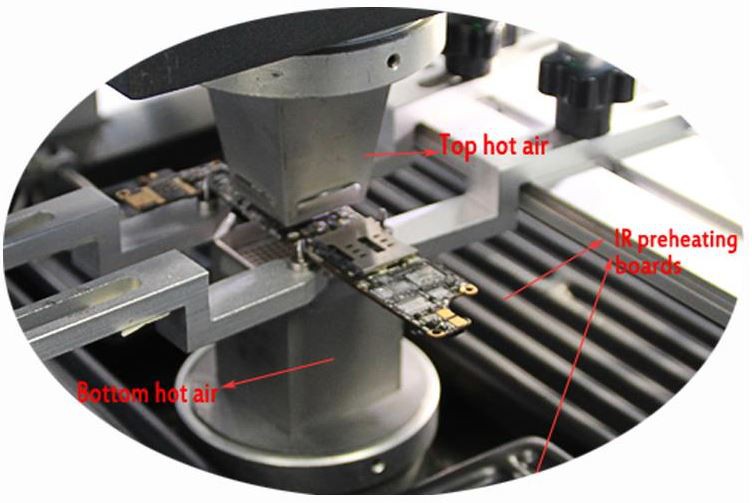

2 escalfadors d'aire calent i 1 zona de preescalfament d'infrarojos, els escalfadors d'aire calent per soldar i desolació, el preescalfament d'infrarojos

per a un motherboard gran ser preescalfat de manera que fent el motherboard protegeixi.

Importat llum LED, 10W, que és prou brillant per a un gran PCB per ser vist amb claredat.

El recinte de malla d'acer està instal·lat sobre la zona de preescalfament d'infrarojos, que pot fer que els operadors protegits de ser ferits,

també per als petits components no caure dins, tot i que la calefacció uniformement.

* Alta taxa d'èxit de la reparació a nivell de xip. Control precís de la temperatura i alineació precisa de cada articulació de soldadura.

* 3 zones de calefacció independents asseguren una temperatura precisa. Desviació amb ± 1 º C. Podeu establir diferents perfils de temperatura a la pantalla basant-vos en diferents plaques base.

* la càmera de CCD original de 600.000.000 pix Panasonic assegura alineació precisa de totes les juntes de soldadura.

* Fàcil d'operar. No es necessita habilitat especial.

3. especificació de l'alineació òptica BGA Reballing estació

4. per què triar la nostra alineació òptica BGA Reballing Station?

5. certificat d'alineació òptica BGA Reballing estació

Per oferir productes de qualitat, SHENZHEN DINGHUA desenvolupament tecnològic CO, LTD va ser el primer a passar UL, E-MARK, CCC, FCC, CE ROHS certificats. Mentrestant, per millorar i perfeccionar el sistema de qualitat, Dinghua ha aprovat ISO, GMP, FCCA, C-TPAT certificació d'auditoria en el lloc.

6. embalatge & enviament d'alineació òptica BGA Reballing estació

7. enviament per aAlineació òptica BGA Reballing estació

Anem a enviar la màquina a través de DHL/TNT/FEDEX. Si voleu altres condicions d'enviament, si us plau digui'ns. Nosaltres li recolzem.

8. condicions de pagament

Transferència bancària, Western Union, targeta de crèdit.

Si us plau, digui'ns si necessita un altre suport.

10. petits consells per a l'alineació òptica BGA i el manual BGA refer Station:

El procés desolador de la BGA és profund i subtil, per la qual cosa és necessari dominar les habilitats i passos adequats per tenir un bon efecte. Abans de la soldadura de xips BGA, per tal de treure la humitat, PCB i BGA ha de ser enfornat en un forn de temperatura constant de 80ml 90 ° c durant 20 hores. Ajusteu la temperatura de cocció i el temps d'acord amb el grau d'humitat. PCB i BGA sense desembalatge es pot soldada directament. És important prestar especial atenció a l'ús d'anells electrostàtics o guants antiestàtics en fer totes les operacions següents per evitar possibles danys al xip BGA.
Abans de la soldadura del xip BGA, el xip BGA s'ha d'alinear amb precisió a la plataforma PCB. Hi ha dos mètodes que es poden utilitzar: alineació òptica i alineació manual. En l'actualitat, l'alineació manual s'utilitza principalment, és a dir, les línies d'impressió de la pantalla al voltant de la BGA i el coixinet al PCB estan alineats.
La tècnica de BGA i l'alineació de PCB: en el procés d'alineació BGA i serigrafia, fins i tot si la bola de soldadura es desarticula de la coixinet per un 30%, encara es pot soldar si no està totalment alineat. Perquè en el procés de fusió, la bola de llauna s'alinearà automàticament amb el coixí a causa de la tensió entre ella i el coixí de llauna. Després de l'operació d'alineació es completa, col·loqueu el PCB en el suport de la taula de retorn BGA i assegurar-lo de manera que sigui nivell amb la taula de retorn BGA. Seleccioneu el filtre d'aire calent apropiat (és a dir, la mida de la boca és lleugerament més gran que BGA), a continuació, seleccioneu la corba de temperatura corresponent, iniciar la soldadura, esperar que finalitzi la corba de temperatura, refredament, a continuació, completar la soldadura BGA.
En el procés de producció i depuració, és inevitable reemplaçar la BGA a causa del dany BGA o altres raons. La taula de reparació BGA també pot desmuntar la BGA. El desmuntatge de BGA pot ser considerat com el procés invers de la soldadura BGA. La diferència és que després d'acabar la corba de temperatura, la BGA ha de ser sucat amb una ploma de buit, i altres eines, com ara pinces, no s'utilitzen per evitar danyar el coixí exercint massa força. El PCB de la BGA eliminat s'utilitza per eliminar la llauna mentre està calenta, així que per què ha de ser operat mentre està calenta? Com que el PCB calent és equivalent a la funció de preescalfament, pot assegurar-se que el treball d'eliminació de llauna és més fàcil. La línia d'aspiració de llauna s'utilitza aquí, no utilitzeu massa força en l'operació, per tal de no danyar la coixinet, després d'assegurar que la PAD de PCB és plana, pot entrar en l'operació de soldadura de BGA.
La BGA eliminada pot ser soldada de nou. Però la pilota necessita ser implantada abans de soldadura una altra vegada. El propòsit de plantar la pilota és replantar la bola d'estany en el coixinet de la BGA, que pot aconseguir el mateix acord que el nou BGA.
Amb les habilitats anteriors de la soldadura BGA i el procés de desmuntatge, hi haurà menys desviaments en la forma de creixement de la soldadura, i els resultats seran més ràpids i eficients. Espero que l'experiència de compartir en aquest article li donarà una mica d'inspiració per a la soldadura BGA i desmuntatge.
