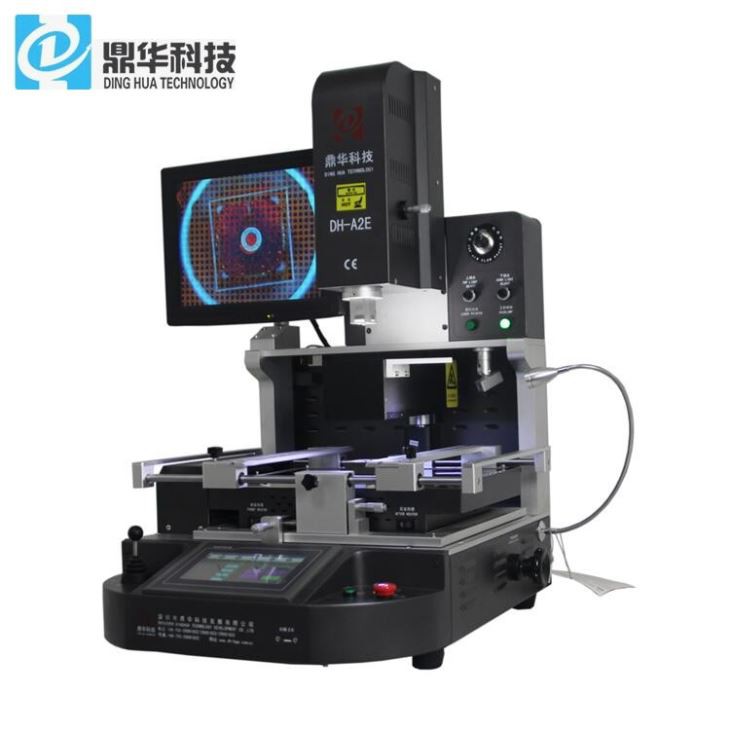

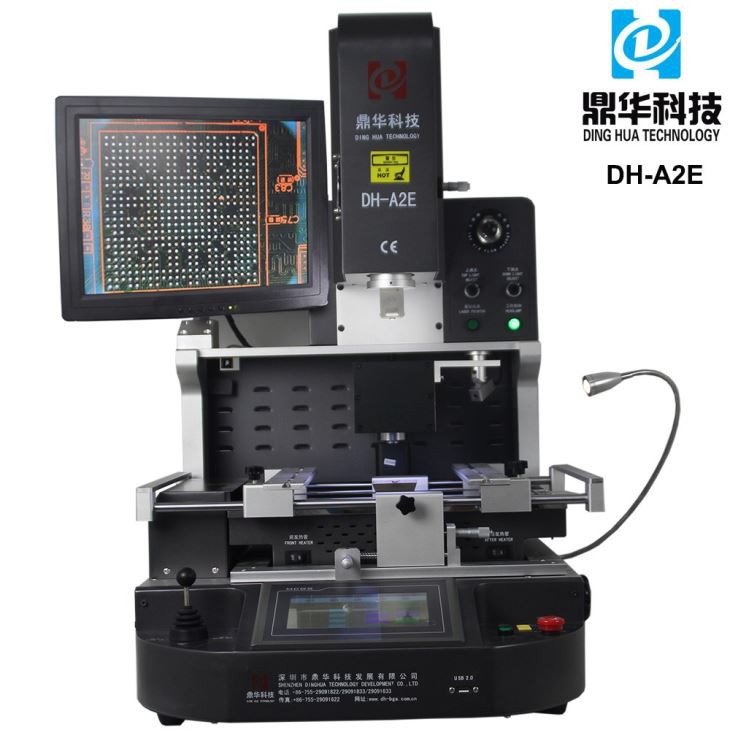

Estació de reelaboració de la càmera CCD Optical BGA
1. Introducció del producte Roba guiada! · Capçalera de calefacció d’aire calent altament eficient · Falta precisa de 1200 W Aire calent Calefacció inferior · Escalfament de fons IR de grans àrees (2700 W) · Pipeta de buit integrada per a l’eliminació i col·locació de components · Col·locació altament precisa amb sensor de força integrada · ...
Descripció
1. Introducció del producte
Una estació de reelaboració òptica de la càmera CCD és una eina d’alta precisió que s’utilitza per a la reparació de BGA (Ball Grid Array) xip Misalignment . Aquest tipus d’estació és ideal per a reparacions delicades o d’alta densitat on la precisió és crítica .
Reelaboració guiada: la precisió compleix el poder
- Equipat amb un capçal de calefacció superior d’aire calent de 1200 W d’alta eficiència
- Faltat i precís de 1200 W, calefacció d’aire calent inferior
- Calefactor inferior de 2700 W de gran superfície per a un escalfament uniforme
- Pipeta de buit integrada per a l'eliminació i la col·locació de components fàcils
- Sensor de força integrat per a una col·locació de components altament precisa
- Sistema d’orientació visual millorat per a l’alineació precisa
- Posicionament assistit per programari per al flux de treball optimitzat
- Ajust del micròmetre per a la precisió de la col·locació ajustada
- Ideal per a tot tipus d’aplicacions de reparació i reelaboració del nivell de xip
2. Especificacions del producte
| Dimensions (w x d x h) en mm | 660 x 620 x 850 |
| Pes en kg | 70 |
| Disseny antistàtic (Y/N) | Y |
| Qualificació de potència a w | 5300 |
| Tensió nominal en V AC | 220 |
| Calefacció superior | Aire calent 1200W |
| Baixar la calefacció | Aire calent 1200W |
| Zona de preescalfament | Infraroig 2700W, mida 250 x330mm |
| Mida PCB en mm | De 20 x 20 a 370 x 410 (+x) |
| Mida del component en mm | d’1 x 1 a 80 x 80 |
| Operació | 7- Pantalla de toc de comptabilitat . 800*480 Resolució |
| Símbol de prova | Fun |

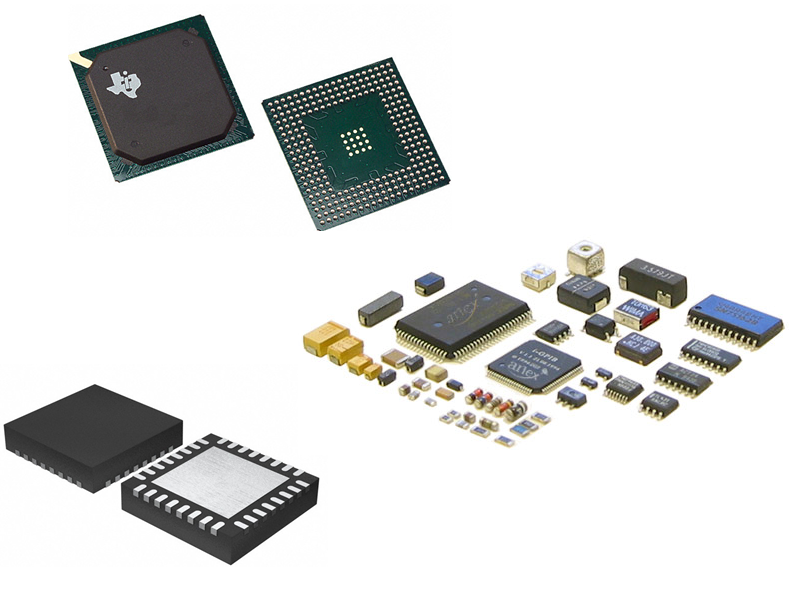

3. Aplicacions de producte
Els nostres sistemes de reelaboració donen suport a una gamma completa de components SMD: des de dissenys ultra -petits (008004) fins a BGAs grans - amb un control precís sobre tots els paràmetres de procés per afrontar qualsevol repte amb confiança .
Dissenyat per a totes les necessitats de reelaboració de SMD, garantint resultats fiables i bons per a components reelaborats .

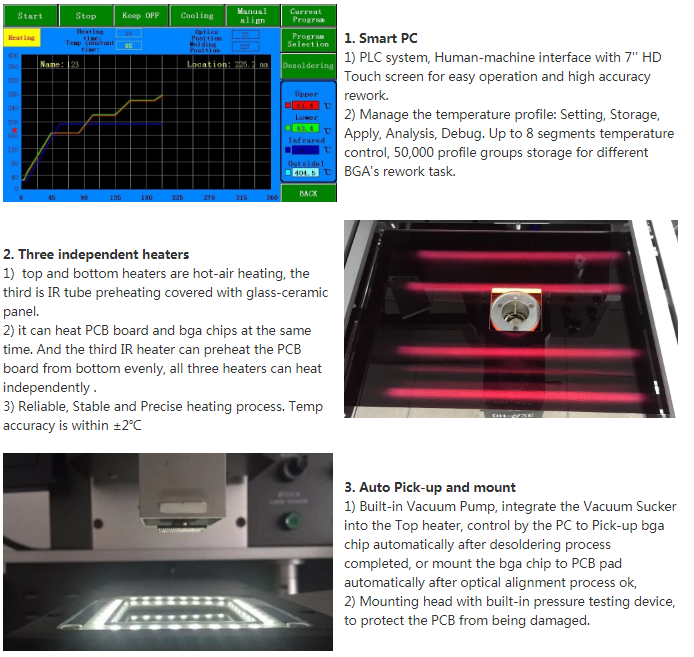

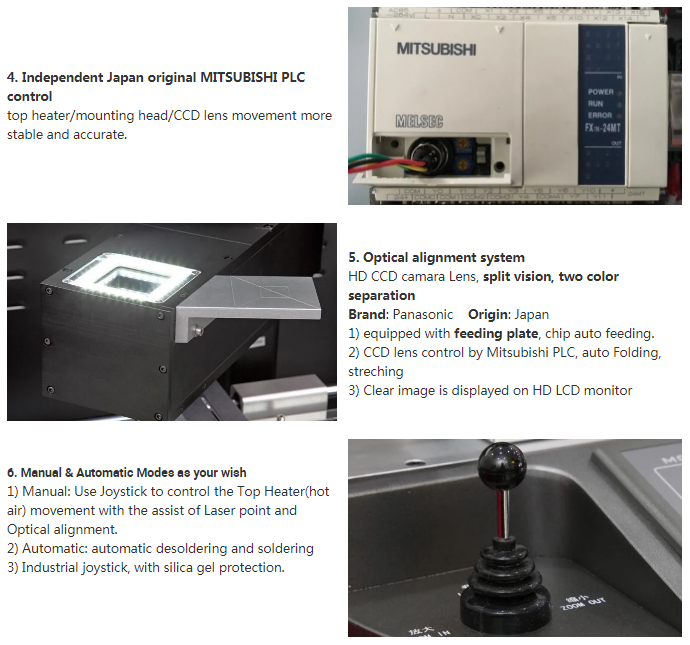

4. Detalls del producte
5. Qualificacions del producte
6. Els nostres serveis
A Dinghua, proporcionem una gran varietat de serveis de suport tècnic i de vendes tant als clients existents com als potencials, inclosos:
• Dades i informació del producte
• Suport a la instal·lació i calibració
• Suport del procés de reelaboració de SMT/BGA
• Suport de manteniment i garantia
• Assistència d’actualització i actualització de programari
7. FAQ
● Vull convertir -me en agent de Shenzhen Dinghua Technology Development Development Co ., Ltd . Oferiu servei OEM?
A:Shenzhen Dinghua Technology Development Co ., Ltd . busca agents en diferents mercats globals . Tenim el nostre propi departament de R&D
● Quins tipus de màquines de reelaboració de BGA es produeixen principalment Shenzhen Dinghua Technology Development CO ., ltd .?
Les principals categories de productes inclouen:
Estacions de reelaboració BGA del teclat
Estacions de reelaboració de BGA manuals amb pantalles tàctils
Estacions de reelaboració de BGA manuals amb pantalles tàctils i sistemes d’alineació òptica
Estacions de reelaboració de BGA semiautomàtiques amb pantalles tàctils i sistemes d'alineació òptica
Estacions de reelaboració de BGA completament automàtiques amb pantalles tàctils i sistemes d’alineació òptica
● Quants broquets oferiu?
A:Proporcionem 3 broquets superiors i 2 broquets inferiors . Tots els broquets estan fets d'aliatge anti-rust de titani . La boquilla superior està dissenyada amb una sortida de reflect
