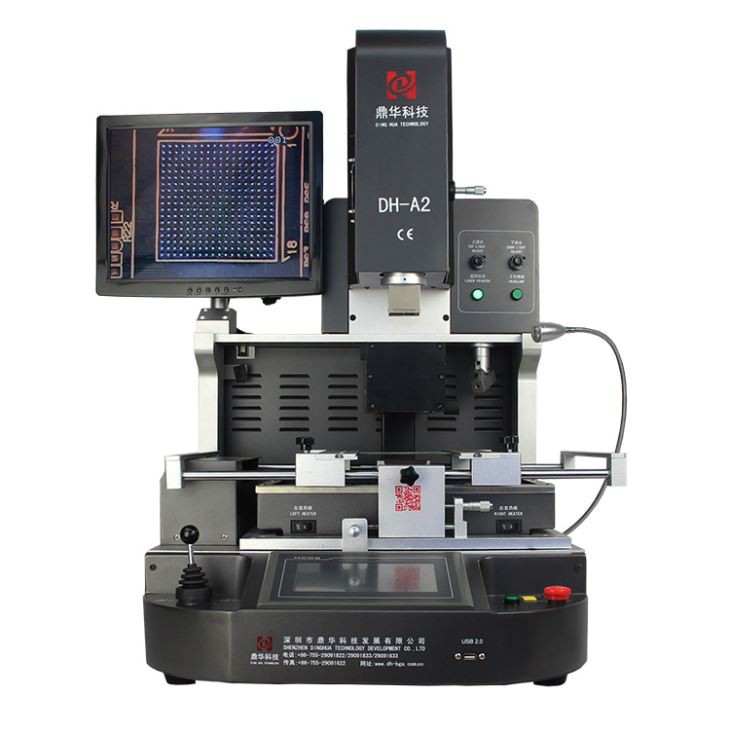

Estació de reelaboració de l'iPad òptic BGA
1 Soldadura automàtica, desolder i muntatge BGA IC xip .
2 Càmera CCD d'alta definició i sistema d'alineació òptica .
3. Alta velocitat d'èxit de reparació .
4. 3 escalfadors escalfadors uniformement .
Descripció
Aplicació 1.
Apte per reparar diversos PCBs i xips .
- Aplicable a les plaques base d’ordinadors, telèfons intel·ligents, ordinadors portàtils, macbooks, taulers lògics, càmeres digitals, aericonitzadors, televisors i altres dispositius electrònics utilitzats en indústries com Medical, Communications i Automotive .
- Compatible amb una àmplia gamma de tipus de xip, incloent: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA i LED Chips .

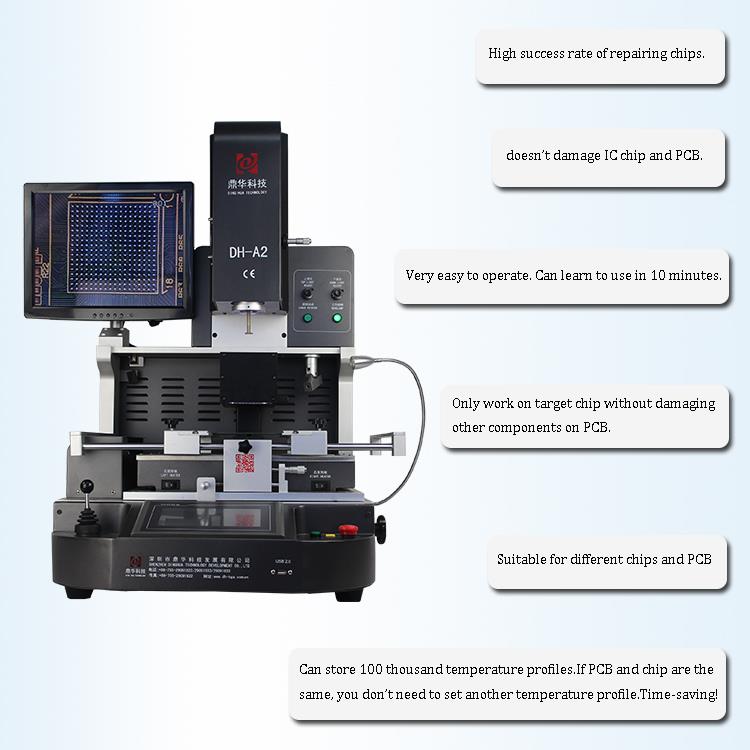

2. funcions del producte
- Alta taxa d’èxit per a reparacions de xip i PCB
- Sistema d’alineació òptica precisa
La càmera CCD ofereix una ampliació de fins a 200 × amb il·luminació de la part superior/baixada regulable, autofocus i operació assistida per programari . La precisió de muntatge es troba dins de 0 . 01 mm.
- Desoldador automàtic, muntatge i soldadura
- Tres escalfadors controlats de manera independent
Els escalfadors superiors i inferiors utilitzen calefacció a l'aire calent, mentre que el tercer és una zona de preescalfament infraroja .
Especificació 3.
| Força | 5300W |
| Escalfador superior | Aire calent 1200W |
| Escalfador inferior | Hot Air 1200W . infraroig 2700W |
| Alimentació | AC220V ± 10% 50/60Hz |
| Dimensió | L530*W670*H790 mm |
| Posicionament | Suport PCB en V-Groove i amb un equipament universal extern |
| Control de la temperatura | Termopar de tipus K, control de bucle tancat, calefacció independent |
| Precisió de la temperatura | ± 2 graus |
| Mida PCB | MAX 450*490 mm, min 22 ＊ 22 mm |
| Fina de Workbench ajustada | ± 15mm Forward/Backward .+15 mm dreta/esquerra |
| Xip BGA | 80 ＊ 80-1 ＊ 1 mm |
| Espaiament mínim de xips | 0,15 mm |
| Sensor temporal | 1 (opcional) |
| Pes net | 70kg |

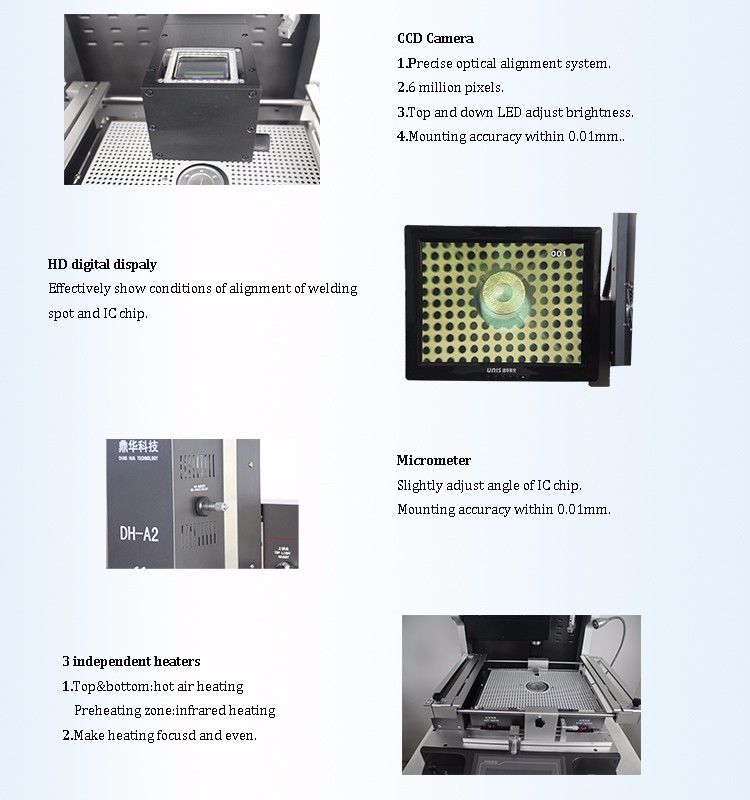

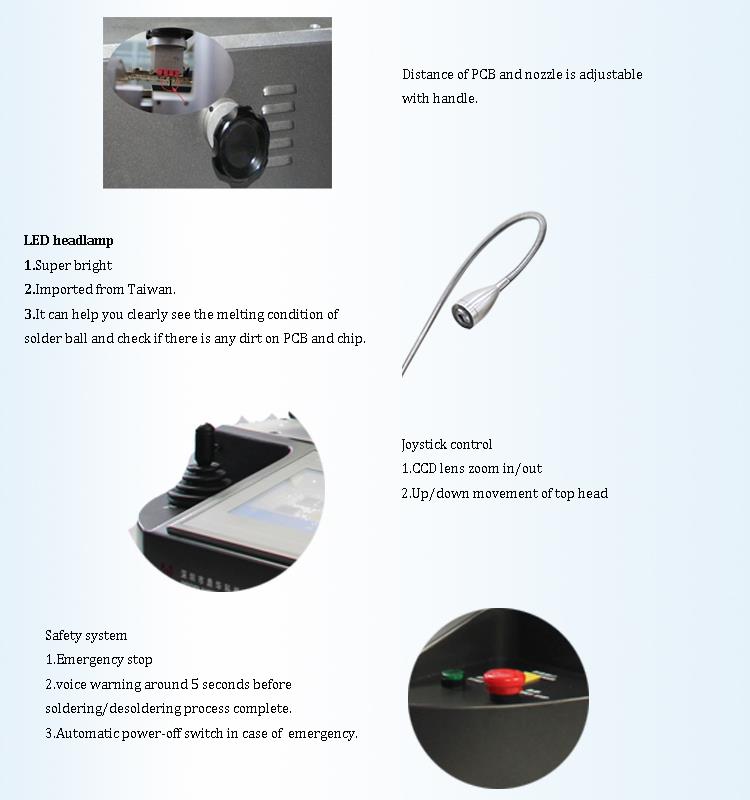

4. Detalls

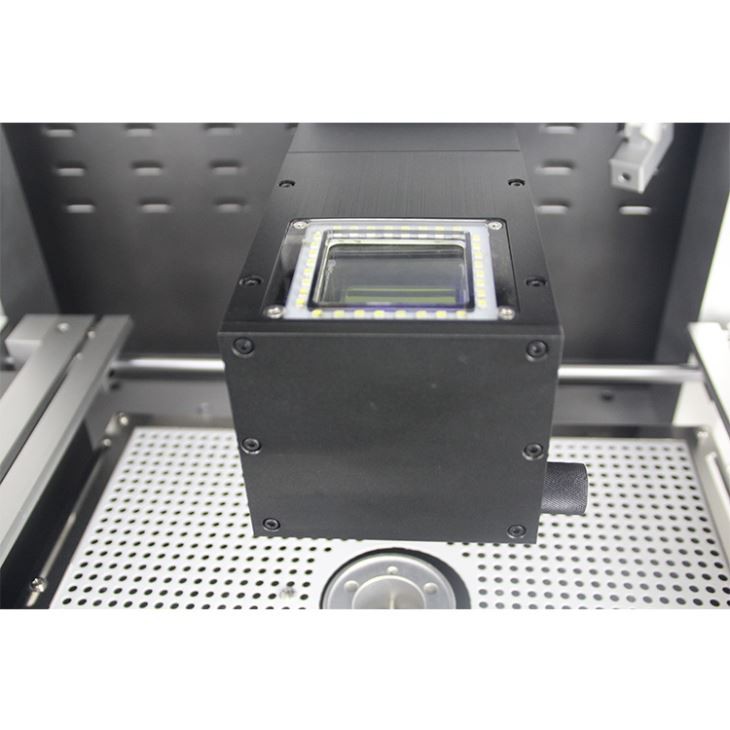

- Càmera CCD (sistema d’alineació òptica precisa)
- Pantalla digital en alta definició
- Un micròmetre per ajustar l'angle de xip
- Tres escalfadors independents (aire calent i infrarojos)
- Posicionament làser
- Interfície de pantalla tàctil HD amb control PLC
- Faló LED
- Control de joystick

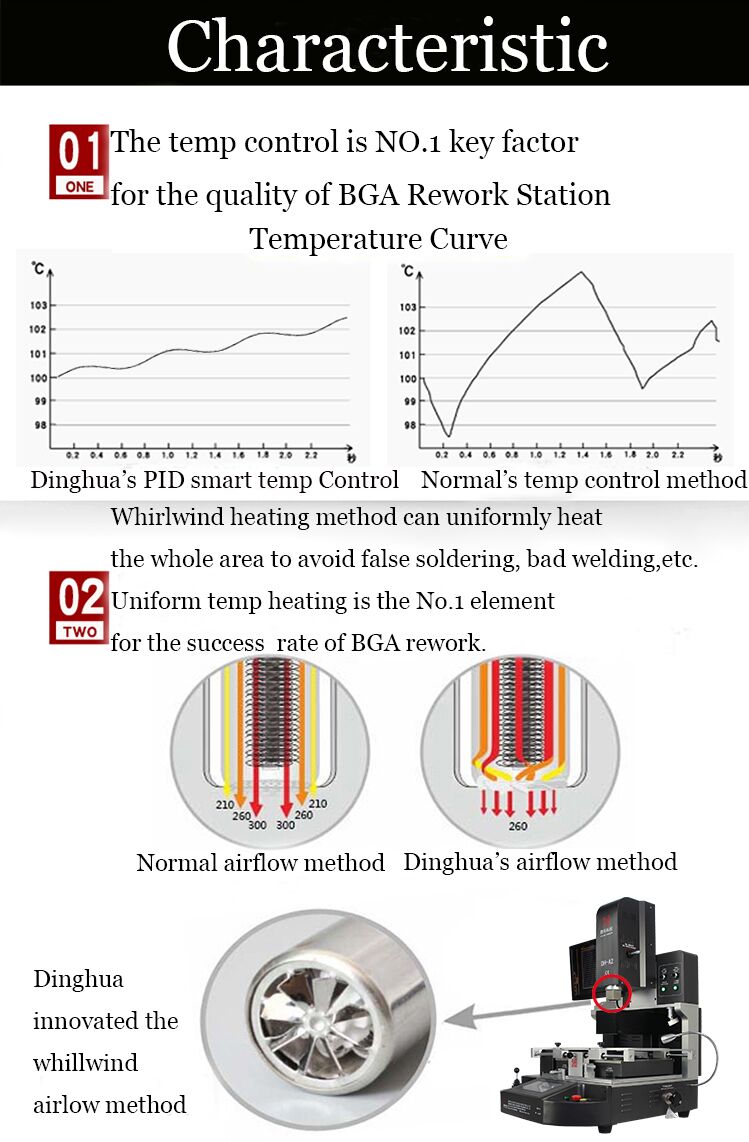

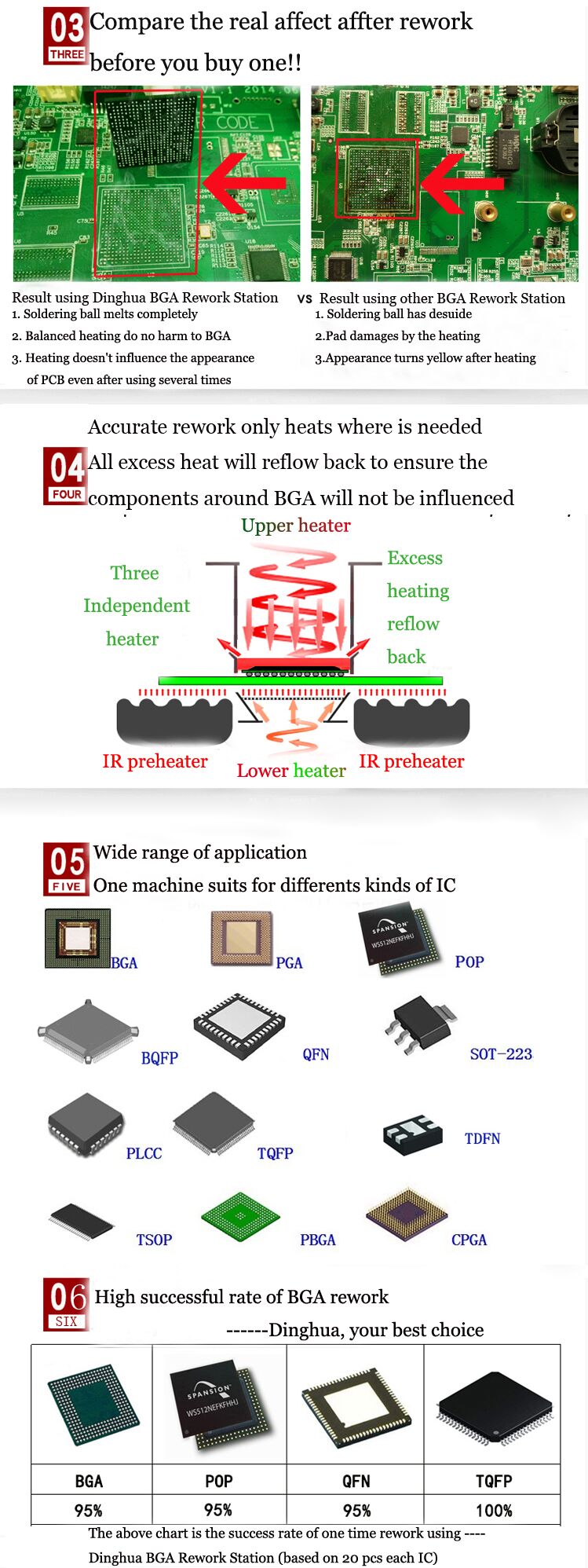

5. Per què triar la nostra estació de reelaboració de l'iPad òptic BGA?
6. certificat
Per garantir la qualitat, Shenzhen Dinghua Technology Development Co ., Ltd . va ser un dels primers a obtenir UL, E-MARK, CCC, FCC i CE ROHS Certificacions . A més, per millorar encara més el seu sistema de gestió de la qualitat, Dinghua ha passat amb èxit les certificacions d'auditoria del lloc incloses les certificacions d'audit C-TPAT .

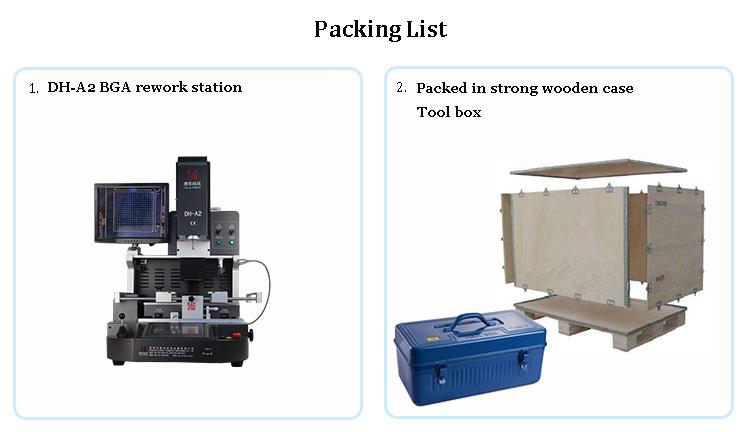

7. embalatge i enviament
8. FAQ
• Quin tipus de recanvis oferiu?

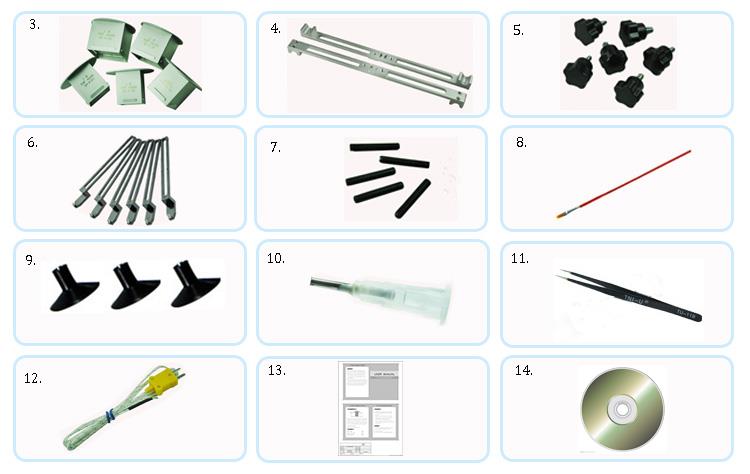

A:La llista d'embalatge inclou el següent:
- Màquina: 1 conjunt
- Caixa d’eines: tots els articles s’envasen de forma segura en casos de fusta duradors adequats per a la importació i l’exportació
- Els tops superiors: 3 ordinadors (31 × 31mm, 38 × 38mm, 41 × 41mm)Bolkles inferiors: 2 PC (34 × 34mm, 55 × 55mm)
- Bigues: 2 ordinadors
- Poms de pruna: 6 ordinadors
- ACTUALITZACIONS UNIVERSALS: 6 PC
- Cargols de suport: 5 ordinadors
- Penal de raspall: 1 PC
- Copes de buit: 3 ordinadors
- Agulla de buit: 1 PC
- Tweezers: 1 PC
- Cable del sensor de temperatura: 1 PC
- Manual d’instruccions professionals: 1 PC
- CD d’ensenyament: 1 PC
• No tinc cap habilitats o coneixements professionals sobre soldadura o muntatge de xips . És difícil d’utilitzar aquesta màquina?
A:No es requereixen habilitats professionals . La màquina és automàtica i fàcil d’aprendre . La majoria d’usuaris poden operar -la en 10 minuts . La formació gratuïta està disponible dels nostres enginyers .
• Què passa amb la garantia?
A:Oferim una garantia 1- per a la màquina sencera i una garantia 3- per als escalfadors .
