Estació de soldadura BGA amb pantalla tàctil d'aire calent



Som un fabricant que col·labora amb empreses internacionals, com ara Foxconn, Lenovo i Huawei, durant més de 8 anys en el camp de les estacions de retreball BGA/SMT. Les nostres estacions de retreball BGA es venen a tot el món i tenim agents a països com l'Iran, els EUA, Mèxic, l'Índia i el Vietnam. Esperem que tu també puguis unir-te a nosaltres. La vostra satisfacció és sempre la nostra recerca.

Característiques

• Àmpliament utilitzat per reelaborar xips de CPU i GPU en ordinadors portàtils, PS3, PS4, XBOX360, etc.
• Soldar, desoldar, treure i muntar xips BGA mitjançant operació manual.
• Equipat amb escalfadors d'aire calent superior i inferior i una placa de calefacció infraroja inferior.
• Interfície de pantalla tàctil fàcil d'utilitzar per a un funcionament fàcil.
• Admet la reelaboració de components BGA, CCGA, QFN, SMD, etc.
• Control precís de la temperatura amb una precisió de ±2 graus.
• Funcions de seguretat superiors, inclosa la protecció d'emergència.

El paràmetre del producte

Potència total	4800W
Escalfador superior	800W
Escalfador inferior	2n 1200W, 3r escalfador IR 2700W
Poder	AC220V±10% 50Hz
Il·luminació	Llum de treball LED de Taiwan, qualsevol angle ajustat.
Mode de funcionament	Pantalla tàctil HD d'estil de calaix, interfície de conversa intel·ligent, configuració del sistema digital
Emmagatzematge	50.000 grups
Moviment de l'escalfador superior	Dreta/esquerra, cap endavant/enrere, gira lliurement.
Posicionament	Posicionament intel·ligent, PCB es pot ajustar en direcció X, Y amb "Suport de 5 punts" + suport de PCB de ranura en V + accessoris universals.
Control de temperatura	Sensor K, bucle tancat
Precisió de la temperatura	±2 graus
Mida del PCB	Màxim 390×400 mm Mínim 22×22 mm
Xip BGA	2x2 mm - 80x80 mm
Espaiat mínim entre xips	0,15 mm
Sensor de temperament extern	1 unitat
Dimensions	610 * 620 * 560 mm
Pes net	40KG

La característica del producte

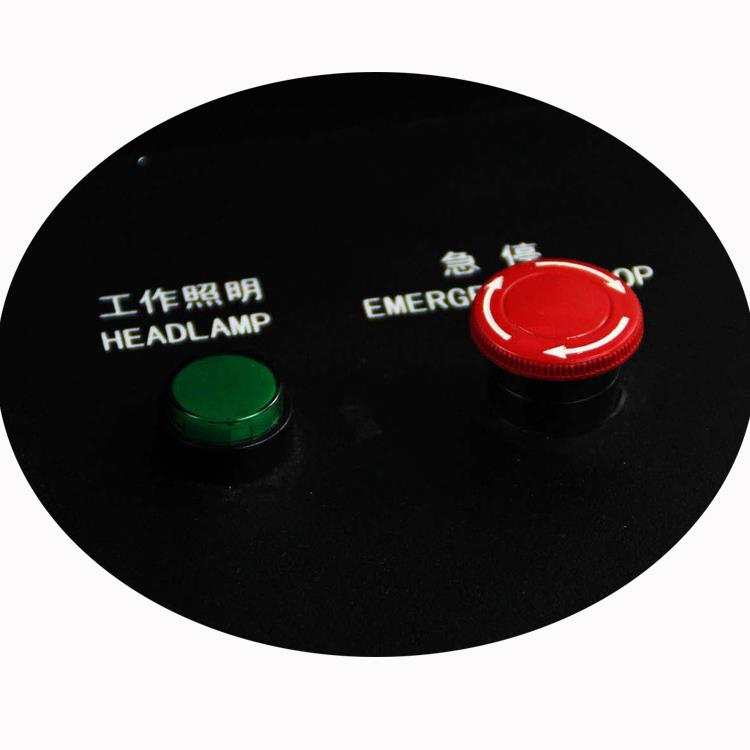

Botó d'emergència de la màquina, qualsevol condició urgent, es pot prémer i, a continuació, tornar a treballar BGA

la màquina deixa de funcionar immediatament i el ventilador de flux creuat comença a refredar-se per a PCB/xip i in-

zona de preescalfament frared.

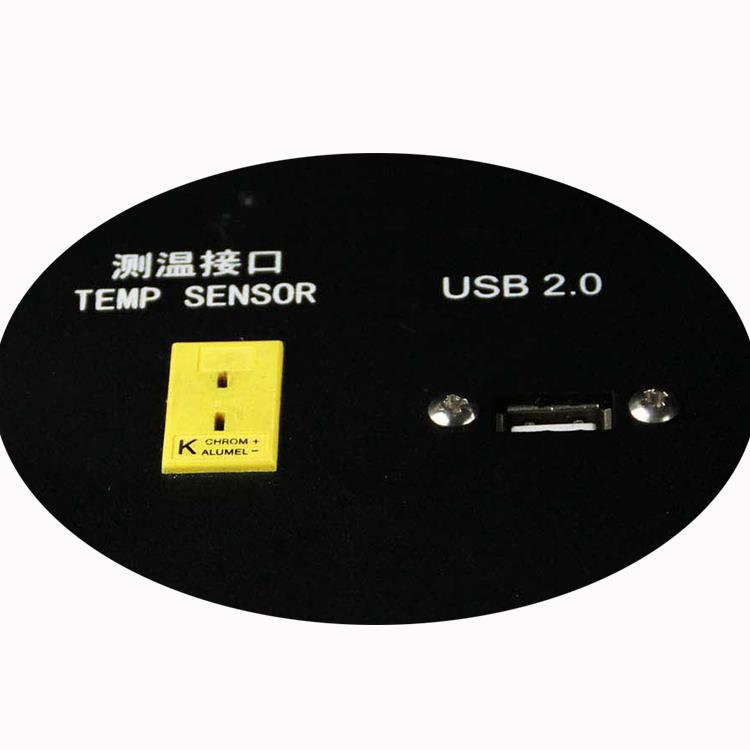

El sensor de temperatura pot controlar la temperatura en temps real al xip, USB 2.0 per a la càrrega de programari

o baixant la captura de pantalla, etc.

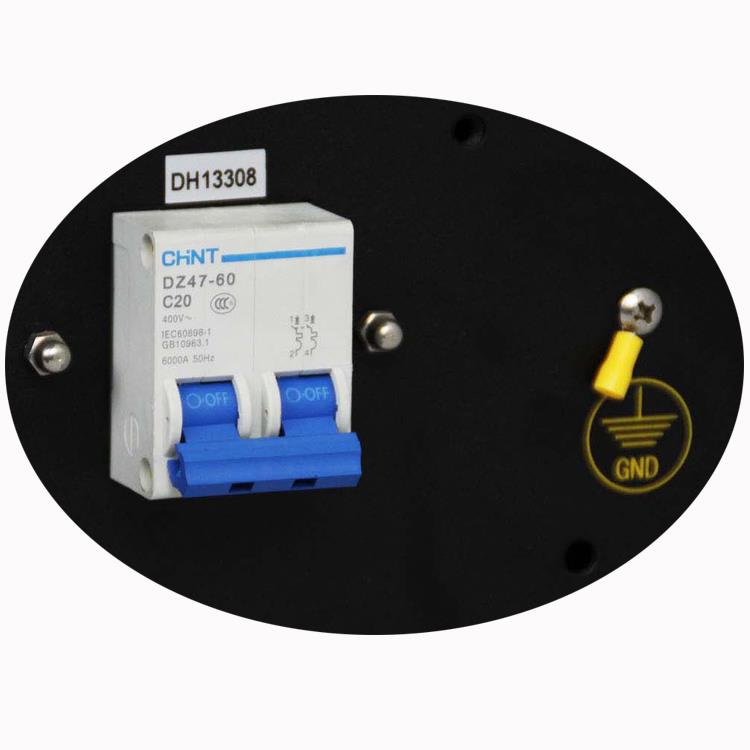

Interruptor d'aire, que s'aturarà quan la moneda no sigui normal (més o menys), com ara fuites

d'electricitat, curtcircuit, la tensió d'alimentació supera l'abast normal (+/- 10%).

"GND" per connectar el cable de terra per proporcionar una tecnologia més segura amb la màquina.

Com funciona l'estació de soldadura BGA?

L'estació de soldadura BGA inclou una interfície de funcionament senzilla i ordenada, amb un port de sensor de temperatura, un port USB 2.0, un interruptor de llum i un botó d'emergència. L'ordinador industrial, equipat amb una pantalla tàctil de 7-polzades, pot emmagatzemar fins a 5,000 perfils, la qual cosa us permet desar perfils reeixits per a referència futura.

Qualificació del producte de l'estació de soldadura BGA de pantalla tàctil d'aire calent

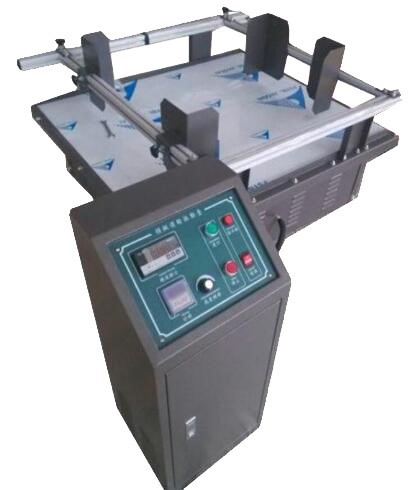

La imatge de dalt mostra una màquina de transport d'automòbil simulada. Totes les nostres màquines se sotmeten a un rigorós procés de prova: funcionen contínuament durant 3 dies, després se sotmeten a com a mínim 24 hores de prova de vibracions. Després d'això, funcionen durant 24 hores addicionals per identificar qualsevol problema potencial i evitar problemes futurs per als nostres clients. Fins ara, som l'única empresa de la Xina que realitza proves tan exhaustives en aquesta indústria.

PMF

P: Què és un PCB?

A:Un PCB (placa de circuit imprès) està fet de capes de fibra de vidre i coure que s'enganxen.

P: Puc utilitzar 110V per a aquesta màquina?

A:Sí, la màquina pot funcionar a 110 V, però si us plau, aviseu-nos amb antelació, ja que alguns components poden haver de ser ajustats.

P: Puc utilitzar un xip desoldat per soldar-lo a un PCB de nou?

A:Sí, mentre el punt base es mantingui intacte, el xip es pot reutilitzar després de tornar-lo a fer.

P: Com puc identificar quin xip té un problema?

A:Normalment, necessitareu una màquina de raigs X per diagnosticar el problema.



Alguns consells sobre la reparació: reparació de conductors i mètode de soldadura

Abans d'utilitzar qualsevol equip de soldadura, s'han de prendre certes precaucions. Assegureu-vos que els elèctrodes de l'equip estiguin nets, alineats i ajustats per al gruix adequat de la placa.

S'han d'utilitzar mostres de prova amb amplades de circuits, espai, gruix, acabat superficial i contorn similars. Observeu i comproveu la qualitat de la soldadura, l'alineació, la decoloració, la fusió i l'aspecte del material base a la zona de soldadura. Ajusteu la configuració de l'equip de soldadura i repetiu-ho fins que s'aconsegueixi un resultat acceptable.

L'alineació de la cinta soldada amb el patró del circuit ha d'estar dins de {{0}},050 mm (0,002"). La força d'unió de la soldadura ha de superar la del material del circuit/base.

Procediment

1. Netegeu la zona.
2. Seleccioneu una secció de cinta Kovar que coincideixi amb l'amplada del patró del conductor que s'està reparant (± {{0}},050 mm o 0,002").
3. Talla la cinta aproximadament 3,0 mm (0,120") més llarga que la secció que s'està reparant.
4. Netegeu el conductor de la cinta i el material base al voltant de l'àrea de reparació.
5. Col·loqueu i centreu la cinta sobre la secció a reparar, deixant longituds iguals a cada costat, paral·leles al patró del circuit.
6. Col·loqueu la placa de PC sota els elèctrodes de soldadura de manera que els elèctrodes pressionin l'àrea de reparació.
7. Mantingueu la cinta al seu lloc amb unes pinces de precisió fins que s'hagi completat la soldadura. Soldeu al seu lloc mitjançant la configuració basada en les mostres de prova acceptades.
8. Netegeu la zona.
9. Inspeccioneu acuradament la junta per a la qualitat i l'alineació de la soldadura.
10. Si cal, apliqueu una petita quantitat de flux i entapeu tota la zona amb soldadura.
11. Netegeu de nou la zona.

Si cal, recobrir la zona reparada amb epoxi.
