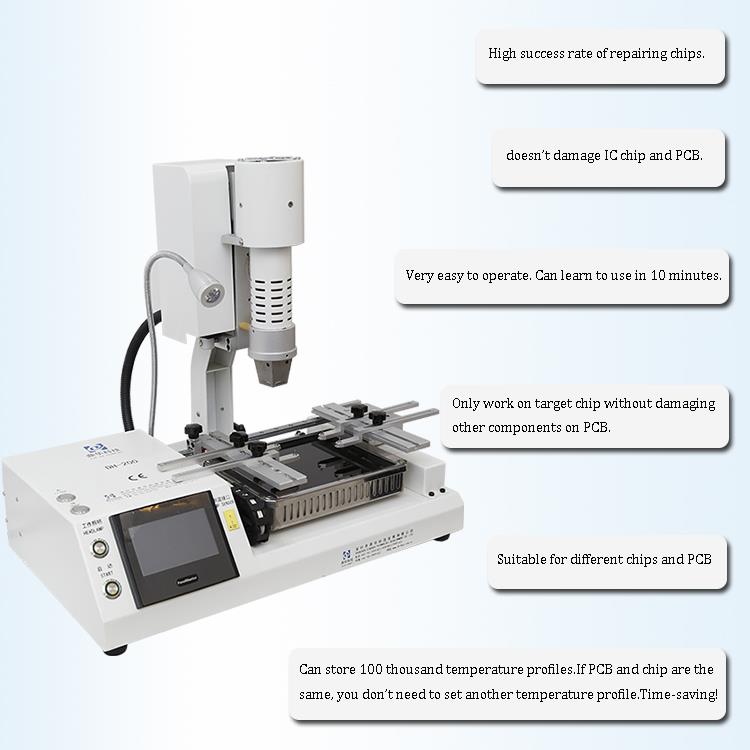

Estació de retreball BGA de pantalla tàctil de 2 zones de calefacció
El sistema de retreball ha d'escalfar una zona molt estreta del tauler. L'estació de retreball DH-200 BGA pot ser exacta i fàcil. És amb un coneixement tècnic molt avançat. També pel que fa al tauler d'alta densitat més recent, les parts d'un pas de plom fi i les peces de mida d'encenall, és possible retreballar correctament. A més, l'estació de retreball DH-200 BGA pot completar tots els processos de reelaboració, si s'utilitza amb la plantilla. Són calefacció, retirada, neteja, impressió. posicionament, muntatge, reballing, etc. i fins i tot és inspecció.
Descripció
1. Característiques del producte de la màquina de retreball BGA de pantalla tàctil de 2 zones de calefacció
Fabricat amb material de calefacció d'alta qualitat; els procediments de desoldadura i soldadura de BGA es controlen amb precisió;
Capçal de calefacció mòbil, capaç de moure's lliurement horitzontalment, fàcil d'utilitzar;
Ordinador industrial incrustat, control PLC, visualització de perfils en temps real, capaç de mostrar el perfil definit i el perfil pràcticament provat; pantalla de gran mida, fàcil d'operar;
Perfil sense límit en aquest ordinador industrial, pot analitzar els dos perfils pràcticament provats, pot introduir tant anglès com xinès;
Les temperatures dels escalfadors d'aire calent superior i inferior es poden controlar amb precisió segons les seves temperatures específiques. La zona d'escalfament de temperatura constant infraroja ala zona inferior i els paràmetres de control de temperatura adequats fan la reelaboració
més segur i fiable.
2. Especificació
| Poder | 2300W |
| Escalfador superior | Aire calent 450W |
| Escalfador inferior | Aire calent 1200W, infrarojos 1800W |
| Font d'alimentació | AC220V±10% 50/60Hz |
| Dimensió | L540*W310*H500 mm |
| Posicionament | Suport de PCB de ranura en V i amb fixació universal externa |
| Control de temperatura | Termopar tipus K, control de llaç tancat. calefacció independent |
| Precisió de la temperatura | ±2 graus |
| Mida del PCB | Màxim 170*220 mm. Mínim 22*22 mm |
| Ajustament del banc de treball | ±15 mm endavant/enrere.±15 mm a la dreta/alerta |
| BGAchip | 80*80-2*2 mm |
| Espaiat mínim entre xips | 0,15 mm |
| Sensor de temperatura | 1 (opcional) |
| Pes net | 16 kg |

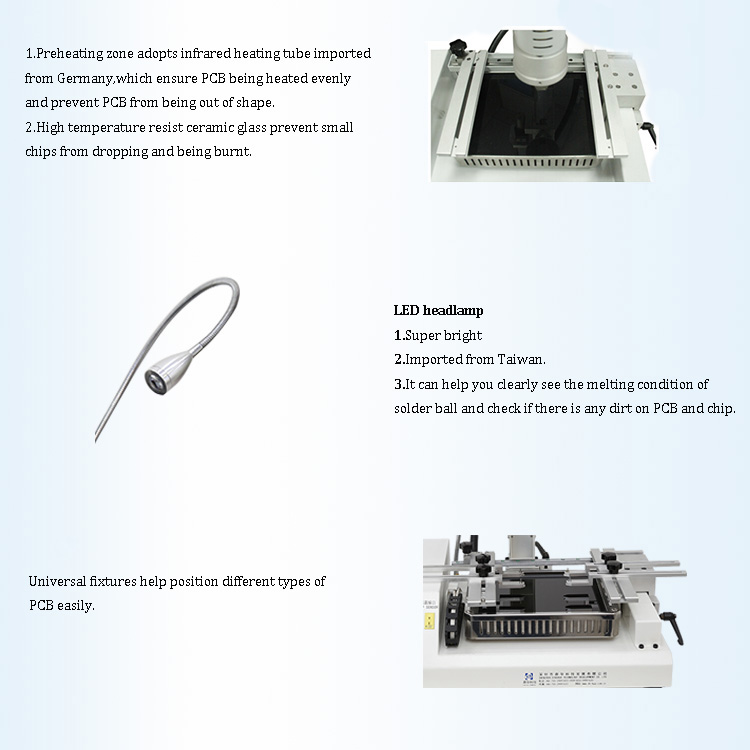

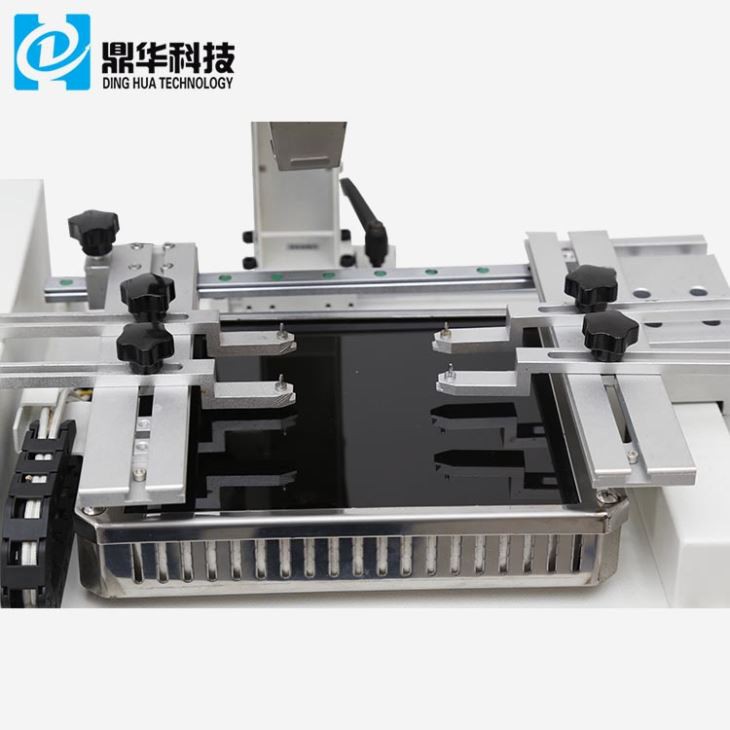

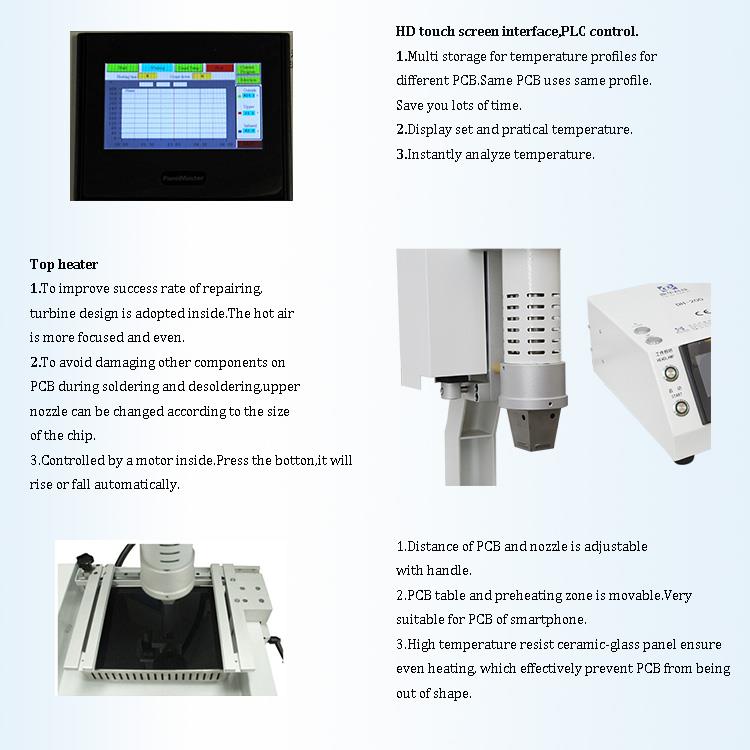

3. Detalls de la màquina de retreball BGA de pantalla tàctil de 2 zones de calefacció
1. 2 escalfadors independents (aire calent i infrarojos);
2. Pantalla digital HD;
3. Interfície de pantalla tàctil HD, control PLC;
4. Far led;
4. Per què triar la nostra màquina de retreball BGA de pantalla tàctil de 2 zones de calefacció?
5.Certificat

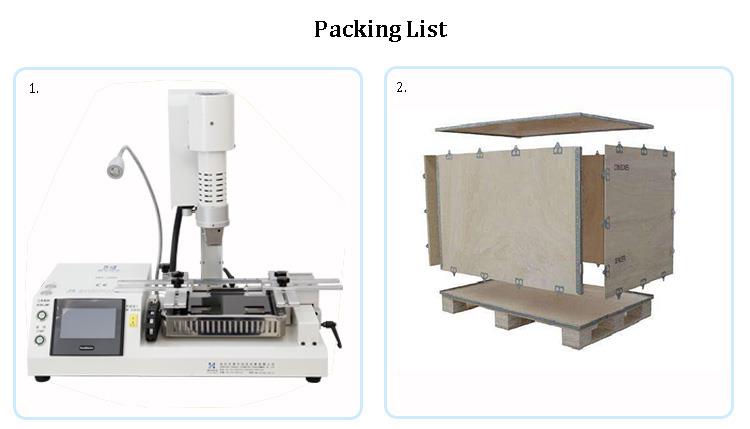

6. Embalatge i enviament
7. Coneixements relacionats sobre la màquina de retreball BGA de pantalla tàctil de 2 zones de calefacció
Mètode de reparació per a la desconnexió i la baixada de coixinets a la placa base del telèfon mòbil
- Per al punt de caiguda i quan el cable conductor està per sota del coixinet, utilitzeu una pistola d'aire calent (temperatura: 240 graus, volum d'aire: mitjà) per bufar el punt soldat. Excava amb cura la punta amb una fulla i, a continuació, apliqueu una petita quantitat de pasta de soldadura al forat de plom (coixinet). Utilitzeu la pistola d'aire calent per a la soldadura de reflux per formar una bola de soldadura i, a continuació, renteu-la amb aigua. Si la bola de soldadura no cau, indica que el cable està correctament soldat i es pot utilitzar normalment.
- Per a la desconnexió i retirada de coixinets, primer utilitzeu una fulla quirúrgica per raspar el cable trencat, eliminant almenys 3 mm de material. A continuació, netegeu la zona amb flux (aigua de Tianna). Utilitzeu una planxa elèctrica per aplicar soldadura al cable. Agafeu una petita secció de filferro esmaltat, que ha estat recobert d'estany-bismut-estany a la punta, i connecteu-la al cable raspat. Col·loqueu el cable correctament i, a continuació, utilitzeu una pistola d'aire calent (temperatura: 280 graus, flux d'aire: mitjà) per a la soldadura. Després de soldar, talleu el filferro esmaltat a una longitud de 2 mm. Col·loqueu un passador al centre del coixinet i utilitzeu un altre passador per col·locar el cable esmaltat al voltant del passador per formar un cercle al coixinet. Apliqueu una petita quantitat de pasta de soldadura al cercle i, a continuació, utilitzeu la pistola d'aire calent per refluir la soldadura, formant una bola de soldadura.
Si el cable de plom i el cable esmaltat són difícils de soldar, apliqueu una mica de pasta de soldadura a la junta i, a continuació, utilitzeu la pistola d'aire calent (sense tocar el cable amb un soldador). Utilitzeu una agulla per ajustar la posició del cable esmaltat per assegurar-vos que sigui recte i que la junta de soldadura sigui uniforme. En aquest punt, el coixinet es repara amb èxit.
3. Després de connectar tots els punts d'interrupció, netejar la zona amb aigua. Aneu amb compte de no molestar el nou coixinet. Apliqueu una petita quantitat d'oli verd al voltant de la línia, evitant el coixinet. Menys és millor, només prou per assegurar el cable. Després d'aplicar-lo, col·loqueu el conjunt sota una làmpada porpra durant mitja hora per tornar a instal·lar l'IC. Fins i tot si es desmunta i es torna a muntar diverses vegades, la connexió ha de romandre segura.
