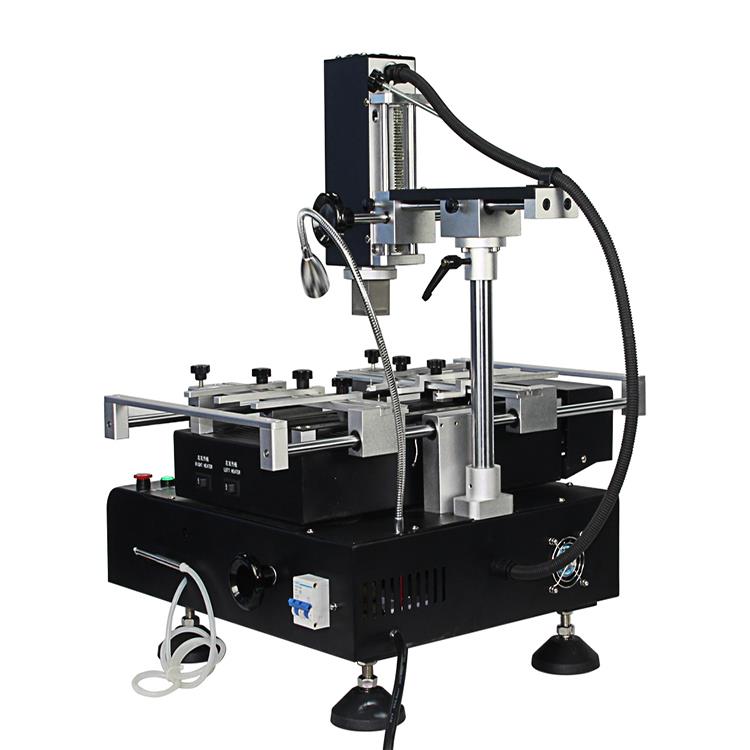

Estació de retreball BGA d'ordinador de pantalla tàctil
Estació de retreball BGA de l'ordinador de pantalla tàctil 1. Descripció del producte de l'estació de retreball BGA d'ordinador de pantalla tàctil DH-D1 Amb control de bucle tancat de termoparell tipus k d'alta precisió i sistema automàtic de compensació de temperatura PID, mòdul de temperatura i unitat de control intel·ligent, la nostra estació de retreball BGA. ..
Descripció
1. Descripció del producte de l'estació de retreball BGA de l'ordinador de pantalla tàctil DH-D1
Amb un control de bucle tancat de termoparell tipus k d'alta precisió i un sistema de compensació automàtica de temperatura PID, un mòdul de temperatura i una unitat de control intel·ligent, la nostra estació de retreball BGA DH-D1 pot permetre una desviació precisa de la temperatura de ± 2 graus. Mentrestant, el seu connector de mesura de temperatura externa permet la dicció de la temperatura i l'anàlisi precisa en temps real.
2. Especificació del producte de l'ordinador de pantalla tàctil BGA Rework Station DH-D1
| Poder | 4800W |
| Escalfador superior | Aire calent 800W |
| Escalfador inferior | Aire calent 1200W, infrarojos 2700W |
| Font d'alimentació | AC220V+10%, 50/60HZ |
| Dimensió | L 560 * W650 * H580 mm |
| Posicionament | Suport de PCB N-groove i amb accessori universal extern |
| Control de temperatura | Termopar tipus K, control de llaç tancat calefacció independent |
| Precisió de la temperatura | ±2 graus |
| Mida del PCB | Màxim 420*400 mm, mínim 22*22 mm |
| Ajustament del banc de treball | ±15 mm cap endavant/enrere +15 mm dret/esquerra |
| Xip BGA | 2*2 - 80*80 mm |
| Espaiat mínim entre xips | 0,15 mm |
| Sensor de temperatura | 1 (opcional) |
| Pes net | 31 KG |
3. Característiques del producte de l'ordinador de pantalla tàctil BGA Rework Station DH-D1
El disseny humanitzat fa que la màquina sigui fàcil d'utilitzar. Normalment un treballador pot aprendre a utilitzar-lo en 10 minuts. No hi ha habilitats o experiències professionals especialsés necessari, cosa que suposa un estalvi de temps i energia per a la vostra empresa.
Apte per a diversos tipus de PCB de qualsevol mida.
Els materials superiors garanteixen una llarga vida útil. El ventilador de refrigeració de flux creuat, superior i inferior refreda la màquina automàticament
tan bon punt finalitzi el procés de calefacció,que evita de manera efectiva el deteriorament i l'envelliment de la màquina.3-S'ofereix una garantia d'un any per al sistema de calefacció.
S'ofereix suport tècnic il·limitat de per vida i formació gratuïta.

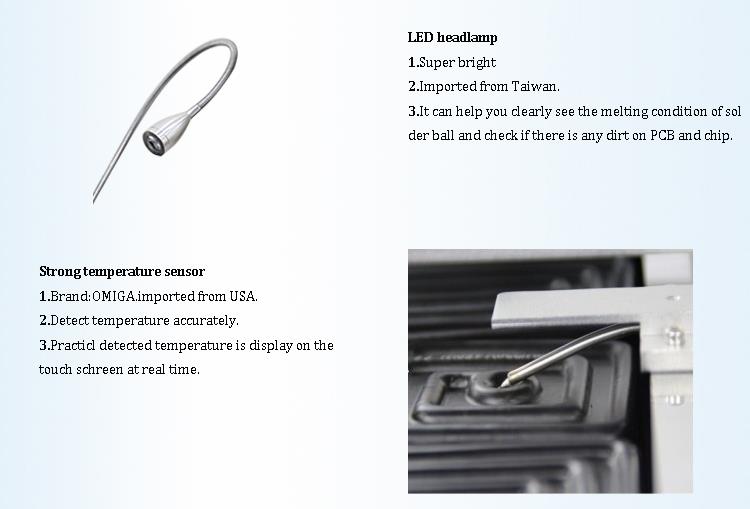

El far LED súper brillant és importat del fabricant superior de Taiwan. Pot ajudar-vos a veure clarament l'estat de fusió de la bola de soldadura i comprovar si hi hahi ha brutícia a la PCB i el xip.
Hi ha una parada d'emergència en cas de qualsevol emergència.
4. Detalls del producte de l'ordinador de pantalla tàctil BGA Rework Station DH-D1

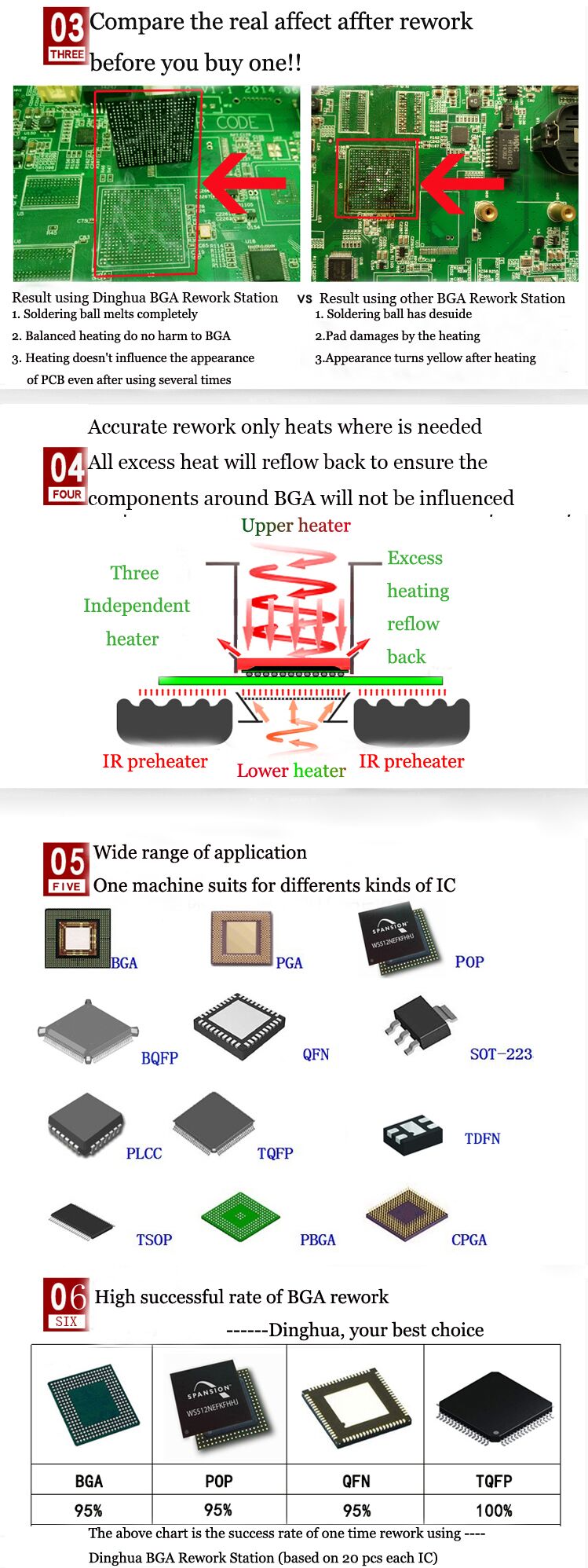

5. Per què triar l'ordinador de pantalla tàctil bga rework station DH-D1

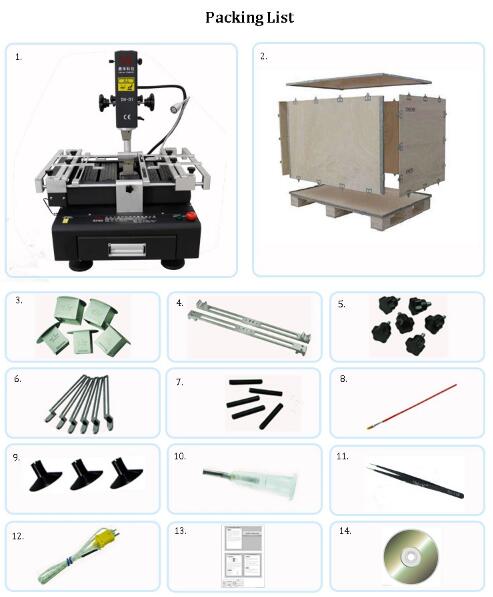

6. Embalatge, lliurament de l'ordinador de pantalla tàctil bga estació de retreball DH-D1
7. Coneixements relacionats sobre BGA
REGLA DE COL·LOCACIÓ I RUTA DEL XIP BGA
BGA és un component que s'utilitza habitualment a la PCB, normalment CPU, PONT NORD, PONT SUD, XIP AGP, XIP CARD BUS, etc. La majoria d'ells estan en el tipus d'embalatge bga. En resum, el 80% dels senyals d'alta freqüència i senyals especials seran Pull Out aquest tipus de paquets. Per tant, com fer front a l'encaminament del paquet BGA tindrà un gran impacte en els senyals importants.
Les petites parts que solen envoltar el BGA es poden dividir en diverses categories segons la seva importància
per pas.
Circuit RC terminal de rellotge.
amortiment (apareix en resistències en sèrie, tipus banc; per exemple, senyal BUS de memòria)
Circuit EMI RC (apareix en amortiment, C, estil d'alçada de tracció; p. ex. senyal USB).
Altres circuits especials (circuits especials afegits segons un XIP diferent; per exemple, el circuit de detecció de temperatura de la CPU).
Petit grup de circuits de potència de 40 mil o menys (en forma de C, L, R, etc.; aquest tipus de circuit apareix sovint a prop d'AGP CHIP o CHIP amb funció AGP, i els diferents grups de potència estan separats per R, L).
Tireu baix R, C.
Grup de circuit petit general (apareix a R, C, Q, U, etc.; sense requisits de rastre).
Alçada de tracció R, RP.
El 1-6-circuit d'elements sol ser el focus de col·locació i s'organitzarà el més a prop possible de la BGA, cosa que requereix un tractament especial. La importància del setè circuit és segona, però també estarà més a prop del BGA. 8, 9 és un circuit general, pertany al senyal que es pot connectar.
En relació a la importància de la importància de les peces petites a les proximitats de la BGA anterior, els requisits d'ENRUTAMENT són els següents:
by pass =>Quan està al mateix costat que el CHIP, està connectat directament per un pin de CHIP per passar, després per passar per treure via a l'avió; quan és diferent del CHIP, pot compartir el mateix amb els pins VCC i GND de BGA. 100 mil.
Clock terminal RC circuit =>Amplada del cable, espai entre cables, longitud del cable o paquet GND; Mantingueu les traces tan curtes i suaus com sigui possible, sense creuar els divisors VCC.
Damping =>Amplada del cable, interlineat, longitud de línia i traces d'agrupació; les traces han de ser tan curtes i suaus com sigui possible, i un conjunt de traces ha de serno es barreja amb altres senyals..
EMI RC Circuits =>Amplada del cable, interlineat, cablejat paral·lel, paquet GND i altres requisits; completat segons els requisits del client.
Other special circuits =>Requisits d'amplada de cable, paquet GND o traça; completat segons els requisits del client.
40milthe following small power circuit group =>Amplada del cable i altres necessitats; completeu la capa superficial tant com sigui possible per preservar completamentespai interior per a la línia de senyal i intenteu evitar que el senyal d'alimentació passi per capes
a la zona BGA, provocant interferències innecessàries.
Pull low R, C =>Sense requisits especials; línies suaus.
General small circuit group =>Sense requisits especials; línies suaus.
Pull height R,RP =>Sense requisits especials; línies suaus.
