Reparació de mòbils BGA Soldering Table Equip
1. Sistema de calefacció infraroat2.Tres escalfadors independents3.Top escalfador i boquilla 2 en 1 disseny4.hot bozle d’aire
Descripció

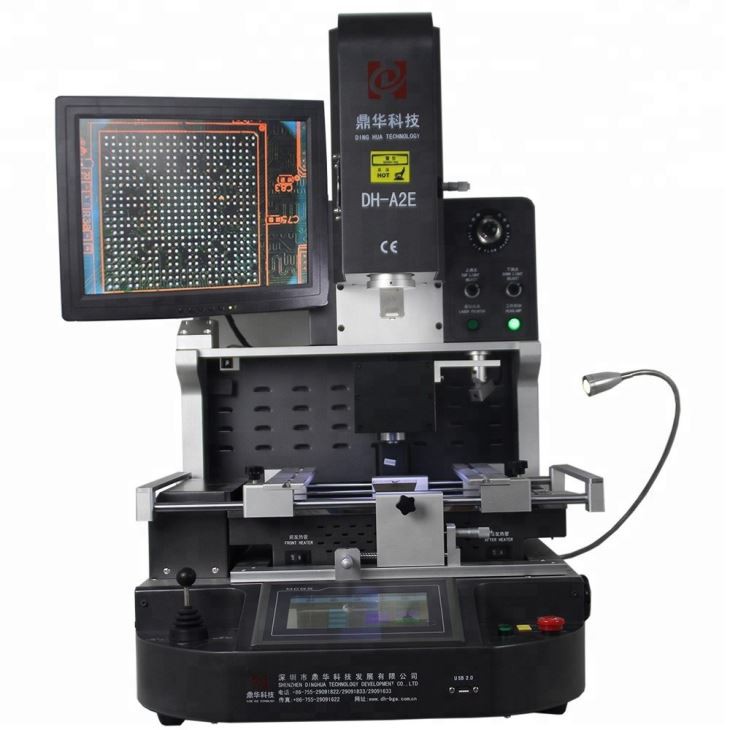

Reparació de mòbils BGA Soldering Table Equip
Demostració de l'operació:
Reparació de mòbils Equips de taula de soldadura BGA "es refereix a eines i estacions de treball especialitzades utilitzades per a la soldadura i la reelaboració de components BGA (Ball Grid Array) en reparacions de telèfons mòbils. BGA és un tipus d'envasos de muntatge de superfície utilitzats per a circuits integrats (ICS), que es troben habitualment als telèfons mòbils.
Desolderant bola BGA i llauna
Especificacions:
| 1 | Potència total | 5200w |

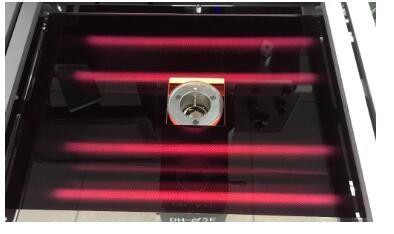

| 2 | 3 escalfadors independents | Aire calent de 1200W, aire inferior de 1200W, preescalfament infraroig inferior a 2700W |
| 3 | Voltatge | AC220V ± 10% 50/60Hz |
| 4 | Peces elèctriques | 7 '' Pantalla tàctil + Mòdul de control de temperatura intel·ligent d'alta precisió + Controlador del motor d'asperació + PLC + LCD Visualització + Sistema de CCD òptic d'alta resolució + Posició làser |
| 5 | Control de la temperatura | K-Sensor de llaç tancat + PID Compensació de temperatura automàtica + mòdul temp, precisió de la temperatura dins de ± 2 graus. |
| 6 | Posicionament del PCB | V-Groove + Fixació Universal + Prestatgeria PCB mòbil |
| 7 | Mida del PCB aplicable | Màxim 370x410mm min 22x22mm |
| 8 | Mida BGA aplicable | 2x2mm ~ 80x80mm |
| 9 | Dimensions | 600x700x850mm (l*w*h) |
| 10 | Pes net | 70 kg |
Aplicacions:
Característica:
Reparació de mòbils BGA Soldering Table Equipestà dissenyat per treballar amb diverses mides de BGA, QFP i altres components. Compta amb un sistema òptic avançat anomenat "visió dividida" i un sistema de soldadura de posicionament precís, que permet substituir fàcilment i amb seguretat qualsevol component. El monitor LCD integrat permet un ajust precís de la posició de soldadura al tauler.

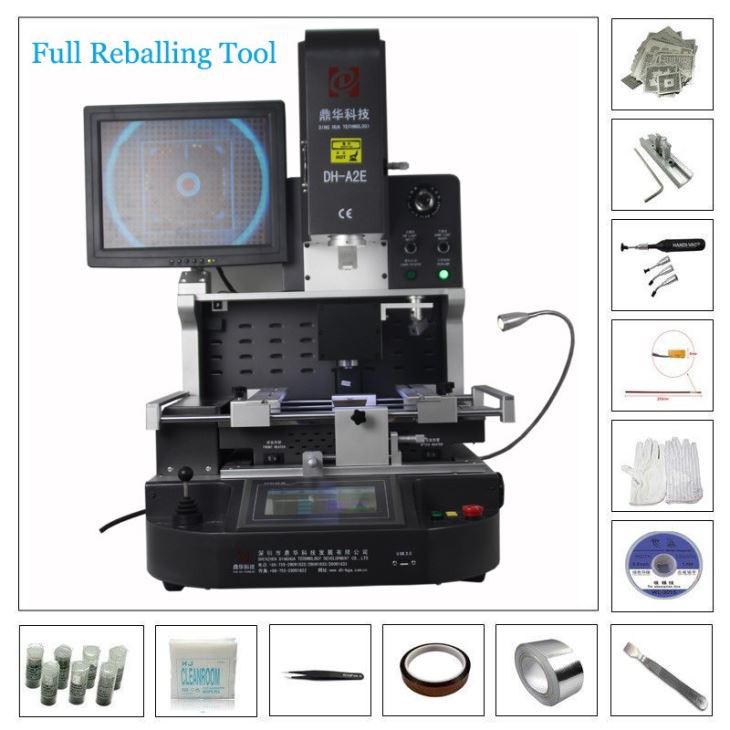

Llista d'embalatge:
Materials: funda de fusta forta+barres de fusta+cotons de perles a prova amb pel·lícula
- 1pc reparació de mòbils BGA Equips de soldadura
- 1pc de pinzell
- 1pc Manual d’instruccions
- Vídeo de CD 1PC
- 3pcs top broquets
- Broquets de fons 2pcs
- 6PCS ACTUALS UNIVERSALS
- Cargols fixats de 6pcs
- Cargol de suport 4PCS
- Mida de ventosa: diàmetres en 2,4,8,10,11 mm
- Inner Hexagon Spanner: M2/3/4
- Dimensió: 81*76*85cm
- Pes brut: 115 kg
Especificació:
|
Potència total |
5200W |
|
Escalfador superior |
1200W |
|
Escalfador inferior |
2n 1200W, 3r escalfador IR 2700W |
|
Voltatge |
AC220V/110V ± 10 ％ 50Hz |
|
Sistema d’alimentació |
Sistema d’alimentació automàtica per a xip |
|
Mode de funcionament |
Dos modes: manual i automàtic, tria gratuïtament! Pantalla HD Touch, Machine Humà intel·ligent, configuració del sistema digital. |
|
Emmagatzematge del perfil de temperatura |
50.000 grups (nombre de grups no limitats) |
|

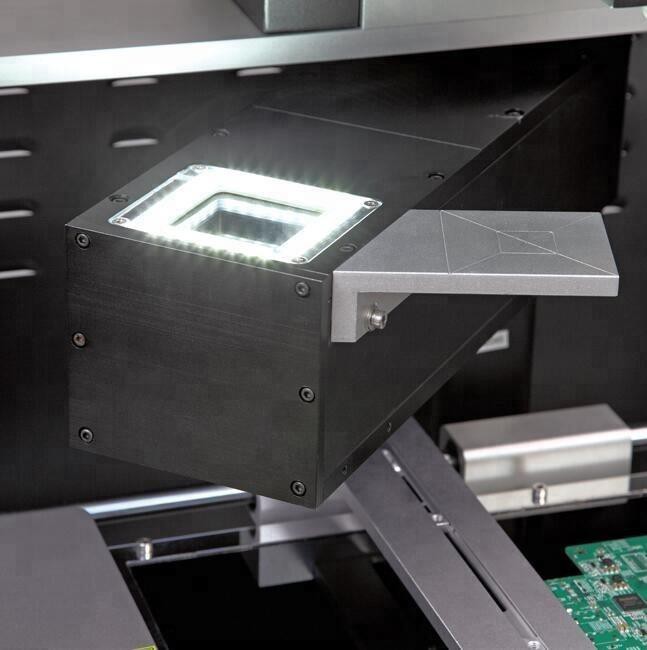

Opten Lents de càmera CCD |
Estiraments automàtics i plegables per recollir i col·locar el xip BGA |
|
Ampliació de la càmera |
1,8 milions de píxels |
|
Fina de Workbench:: |
± 15 mm cap endavant/cap enrere, ± 15 mm a la dreta/esquerra |
|
Precisió de la col·locació: |
± 0,015 mm |
|
Posicionament BGA |
Posicionament làser, posició ràpida i precisa de PCB i BGA |
|
Posició de PCB |
Posicionament intel·ligent, PCB es pot ajustar en direcció x, y amb "suport de 5 punts" + suport PCB de V-Groov + accessoris universals. |
|
Il·luminació |
Llum de treball de LED Taiwan, qualsevol angle regulable |
|
Control de la temperatura |
K Sensor, Loop Close, PLC Control |
|
Precisió de la temperatura |
± 2 graus |
|
Mida PCB |
Màxim 450 × 400 mm min 22 × 22 mm |
|
Xip BGA |
1x 1 - 80 x80 mm |
|
Espaiament mínim de xips |
0,015 mm |
|
Sensor de temperatura extern |
1 unitat |
|
Dimensions |
L740 × W630 × H710 mm |
|
Pes net |
70kg |
