Màquina d'eliminació de xips BGA IC de preescalfament IR
1. Aire calent superior/inferior per soldar o desoldar.2. Pantalla de monitor de 15" 1080P.3. Alarma automàtica 5 ~ 10 s abans que s'acabi la seva desoldació 4. Broquets magnètics molt còmodes d'instal·lar o desinstal·lar
Descripció
Guia de funcionament de l'estació de retreball BGA DH-A2
El DH-A2 és un model rendible entre aquelles màquines amb alineació òptica, soldar, desoldar, recollir i substituir automàticament.
Els accessoris universals s'utilitzen per a qualsevol forma de PCBA, el punt làser pot ajudar a posar ràpidament un PCB en una posició adequada, el banc de treball mòbil és convenient per a un PCB cap a l'esquerra o cap a la dreta.
1. Aplicació de la màquina d'eliminació de xips BGA IC de preescalfament IR
Per soldar, reballar, desoldar un tipus diferent de xips:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, xips LED, etc.
2. Característiques del producte de la màquina d'eliminació de xips BGA IC de preescalfament IR
* Vida útil estable i llarga (dissenyat per a 15 anys d'ús)
* Pot reparar diferents plaques base amb una alta taxa d'èxit
* Controlar estrictament la temperatura de calefacció i refrigeració
* Sistema d'alineació òptica: muntatge amb precisió en 0,01 mm
* Fàcil d'operar. Qualsevol pot aprendre a utilitzar-lo en 30 minuts. No es necessita cap habilitat especial.
3. Especificació deEls xips BGA IC de preescalfament IR treuen la màquina
| Font d'alimentació | 110~240V 50/60Hz |
| Taxa de potència | 5400W |
| Nivell automàtic | soldar, desoldar, recollir i substituir, etc. |
| CCD òptic | automàtic amb alimentador d'encenalls |
| Control de funcionament | PLC (Mitsubishi) |
| espai entre xips | 0,15 mm |
| Pantalla tàctil | aparició de corbes, ajust de temps i temperatura |
| Mida PCBA disponible | 22 * 22 ~ 400 * 420 mm |
| mida de xip | 1 * 1 ~ 80 * 80 mm |
| Pes | uns 74 kg |
4. Detalls deEls xips BGA IC de preescalfament IR treuen la màquina

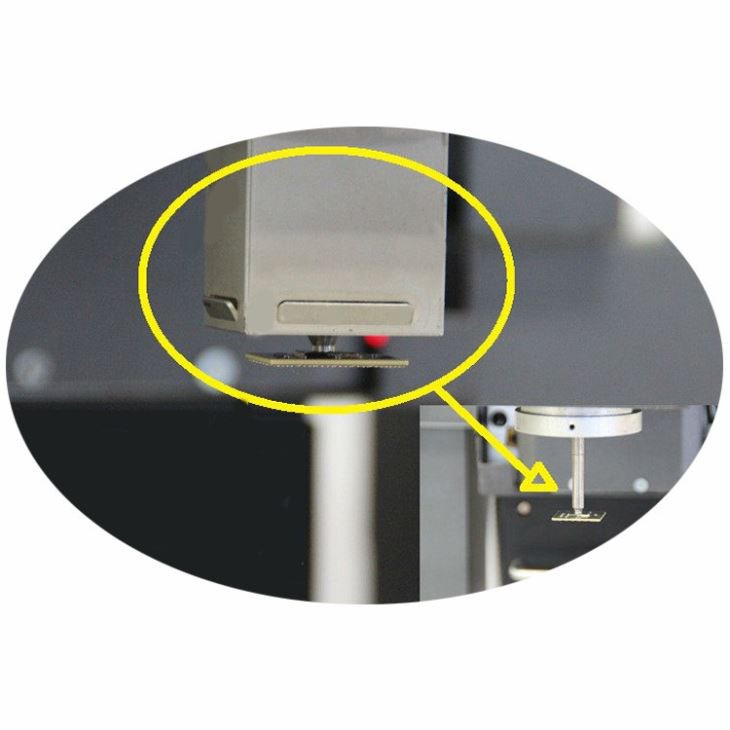

1. L'aire calent superior i un aspirador de buit instal·lats junts, que recollirà convenientment un xip/component per alinear-lo.
2. CCD òptic amb una visió dividida per a aquells punts en un xip en comparació amb la imatge de la placa base a la pantalla d'un monitor.
3. La pantalla de visualització d'un xip (BGA, IC, POP i SMT, etc.) enfront dels punts de la seva placa base coincidents alineats abans de soldar.
4. 3 zones de calefacció, aire calent superior, aire calent inferior i zones de preescalfament IR, que es poden utilitzar per a la placa base de l'iPhone, també, fins a les plaques base d'ordinador i TV, etc.
5. Zona de preescalfament IR coberta per malla d'acer, que fa que els elements de calefacció siguin uniformes i segurs.
6. Interfície d'operació per a la configuració de l'hora i la temperatura, els perfils de temperatura es poden emmagatzemar fins a 50,000 grups.
5. Per què triar la nostra estació de retreball automàtica SMD SMT LED BGA?
6. Certificat de la màquina de reparació d'ordinadors del sistema de retreball BGA
Certificats UL, E-MARK, CCC, FCC, CE ROHS. Mentrestant, per millorar i perfeccionar el sistema de qualitat, Dinghua ha aprovat la certificació d'auditoria in situ ISO, GMP, FCCA, C-TPAT.
7. Embalatge i enviament de la màquina automàtica de reballadora BGA
8. Enviament per a l'estació de retreball BGA
DHL, TNT, FEDEX, SF, transport marítim i altres línies especials, etc. Si voleu un altre termini d'enviament, digueu-nos-ho. Us donarem suport.
9. Condicions de pagament
Transferència bancària, Western Union, targeta de crèdit. Si us plau, digueu-nos si necessiteu un altre suport.
10. Els coneixements rellevants per aMàquina de reparació BGA d'infrarojos de reballing automàtica
L'ús d'una estació de reelaboració BGA es pot dividir aproximadament en tres passos: desoldar, col·locar i soldar. A continuació, prenem com a exemple l'estació de retreball BGA DH-A2:
Dessoldar:
1, Preparació per a la reparació:Determineu el broquet d'aire que s'utilitzarà per al xip BGA que s'està reparant. La temperatura de reelaboració s'estableix segons si el client utilitza soldadura amb plom o sense plom, ja que el punt de fusió de les boles de soldadura amb plom és generalment de 183 graus, mentre que el punt de fusió de les boles de soldadura sense plom és d'uns 217 graus. Fixeu la placa base de PCB a la plataforma de retreball BGA i alineeu el punt làser vermell al centre del xip BGA. Baixeu el capçal de col·locació per determinar l'alçada de col·locació correcta.
2, Establiu la temperatura de desoldadura:Guardeu la configuració de temperatura perquè es pugui recuperar per a futures reparacions. En general, la temperatura per desoldar i soldar es pot ajustar al mateix valor.
3, Comença a desoldar:Canvieu al mode de desmuntatge a la interfície de la pantalla tàctil i feu clic al botó de reparació. El capçal de calefacció baixarà automàticament per escalfar el xip BGA.
4, Finalització:Cinc segons abans que finalitzi el cicle de temperatura, la màquina sonarà una alarma. Un cop completada la corba de temperatura, el broquet recollirà automàticament el xip BGA i el capçal de col·locació aixecarà el BGA a la posició inicial. L'operador pot connectar el xip BGA a la caixa de material. La desoldació s'ha completat.
Col·locació i soldadura:
1, Preparació de la col·locació:Un cop s'hagi completat l'eliminació de la llauna del coixinet, utilitzeu un xip BGA nou o un xip BGA reballat. Fixeu la placa base del PCB i col·loqueu aproximadament el BGA al coixinet.
2, Inici de la col·locació:Canvieu al mode de col·locació, feu clic al botó d'inici i el capçal de col·locació es mourà cap avall. El broquet agafarà automàticament el xip BGA i el mourà a la posició inicial.
3, alineació òptica:Obriu la lent d'alineació òptica, ajusteu el micròmetre i alineeu el PCB als eixos X i Y. Ajusteu l'angle BGA amb l'angle R. Les boles de soldadura (mostrades en blau) a la BGA i les juntes de soldadura (mostrades en groc) al coixinet es poden veure en diferents colors a la pantalla. Després d'ajustar perquè les boles de soldadura i les juntes se superposin completament, feu clic al botó "Alineació completada" a la pantalla tàctil.
4, Finalització:El capçal de col·locació baixarà automàticament, col·locarà el BGA al coixinet i apagarà l'aspirador. Aleshores, el cap augmentarà 2-3mm i començarà a escalfar-se. Un cop completada la corba de temperatura, el capçal de calefacció pujarà a la posició inicial. La soldadura està completa.
Soldadura:
Aquesta funció s'utilitza per a BGA que estan mal soldats a causa de la baixa temperatura i requereixen reescalfament.
1, Preparació:Fixeu la placa PCB a la plataforma de retreball i col·loqueu el punt vermell làser al centre del xip BGA.
2, Comença a soldar:Establiu la temperatura, canvieu al mode de soldadura i feu clic a Inici. El capçal de calefacció baixarà automàticament. Després de contactar amb el xip BGA, augmentarà 2-3mm i després començarà a escalfar-se.
3, Finalització:Un cop completada la corba de temperatura, el capçal de calefacció pujarà automàticament a la posició inicial. La soldadura s'ha acabat.
