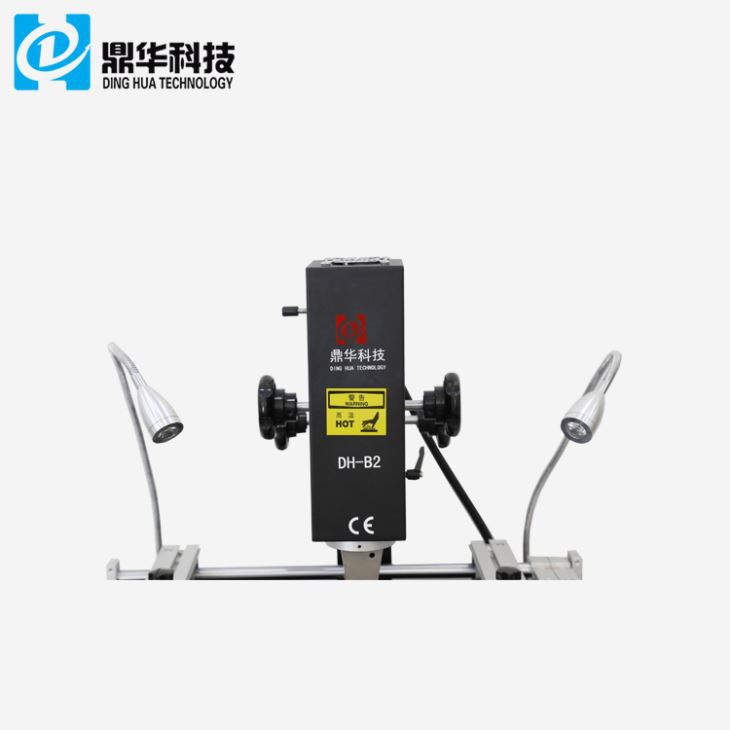

Estació de retreball SMD de pantalla tàctil d'aire calent
El DH-B2 fa que el muntatge i l'eliminació dels components de muntatge en superfície i forats pasants siguin més fàcils que els mètodes de sobretaula habituals" i "minimitza les tensions tèrmiques a causa dels diferencials de temperatura durant el muntatge i la reelaboració" i "permet el muntatge de matrius de quadrícula de boles i altres paquets de pins ocults a lloc.
Descripció
1. Característiques del producte de la pantalla tàctil d'aire calent SMD Rework Station
1.La primera i la segona zona de temperatura es poden configurar amb 8 perfils de temperatura (amunt/avall).
i 8 perfil de temperatura constant. I l'estació de retreball bga pot estalviar 10 mil diferents
perfils de temperatura tolal.
2. La tercera és la zona de preescalfament per assegurar-se que el PCB s'escalfa completament durant el procés de reelaboració.
3.DH-B2 BGA Rework Station es pot connectar a l'ordinador amb el port sèrie RSS integrat per a PC i
ve amb el CD del programari
4.Els perfils de temperatura per a la calefacció superior i inferior funcionen de manera independent quan el DH-B2
BGA Rework Station està en funcionament, i el ventilador de flux creuat pot ajudar a refredar el PCBA ràpidament
protegir la deformació del PCBA.
2.Especificació
| Poder | 4800W |
| Escalfador superior | Hol air 800W |
| Escalfador inferior | Aire calent 1200W. Infrarojos 2700W |
| Font d'alimentació | AC220V+10% 50/60Hz |
| Dimensió | L800*W900*H750 mm |
| Posicionament | Suport de PCB de ranura en V. i amb fixació universal externa |
| Control de temperatura | Termopar tipus K, control de llaç tancat, calefacció independent |
| Precisió temporal | ±2 graus |
| Mida del PCB | Màx. 450 * 500 mm, mínim 20 * 20 mm |
| Ajustament del banc de treball | ± 15 mm endavant/enrere, t15 mm dretaVesquerra |
| BGAchip | 80*80-1*1mm |
| Espaiat mínim entre xips | 0,15 mm |
| Sensor de temperatura | 4 (opcional) |
| No pes | 36 kg |

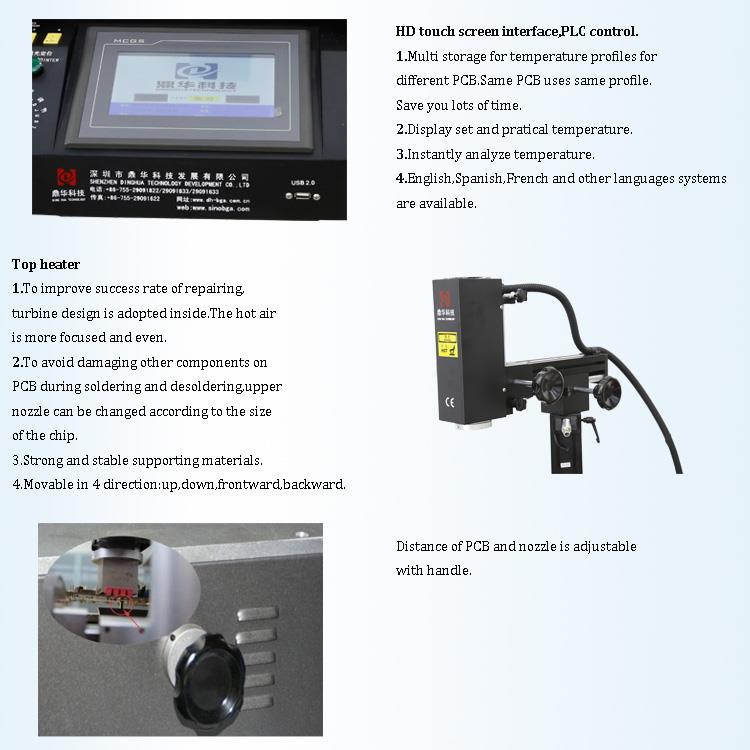

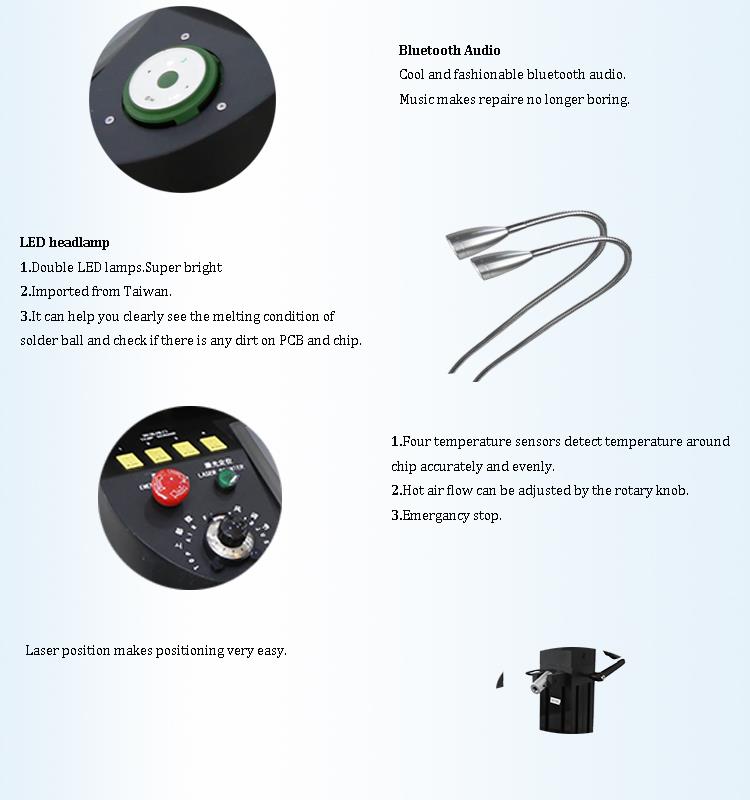

3.Detalls de la pantalla tàctil d'aire calent SMD Rework Station
1. Interfície de pantalla tàctil HD;
2. Tres escalfadors independents (aire calent i infrarojos);
3. Bolígraf al buit;
4.Làmpada frontal led.
4.Per què triar la nostra estació de retreball SMD de pantalla tàctil d'aire calent?
5.Certificat
6. Embalatge i enviament de l'estació de retreball SMD de pantalla tàctil d'aire calent
8.Coneixements relacionats
Precaució amb l'ús de plantilla
1. la neteja de la xarxa d'acer
Per què rentar plantilles?
Garantia la impressió de pasta de soldadura
Mantingueu les plantilles ben despullades
Redueix el pont d'impressió
Eviteu bolques, col·lapses i altres errors d'impressió
Aneu amb compte:
1. Per mantenir la plantilla neta, assegureu-vos que la plantilla estigui protegida de la pols.
2. La plantilla s'ha de netejar immediatament després de l'ús per evitar la curació de la pasta de soldadura residual i difícil
per eliminar.
3. Les plantilles s'han de col·locar en un prestatge dedicat i col·locat verticalment. Les plaques i plaques s'han d'aïllar
els uns dels altres (poden ser filmats), i es prohibirà l'apilament i el contacte entre ells. Per plantilles que
estan esperant a ser netejats, no s'han de col·locar a l'atzar per evitar danys accidentals.
2. Quan es produeixin les anomalies següents, s'ha de substituir la plantilla recent preparada i netejar la plantilla antiga.
1. El barril de pasta de soldadura ja obert supera el període d'ús vàlid;
2. La plantilla s'ha utilitzat durant 8 hores;
3. Endoll de malla d'acer (defectes de producció per lots "impressió incompleta de pasta de soldadura");
3. Mètode de neteja de xarxa d'acer
1. En línia: neteja automàticament cada 5 peces;
2. Tipus fora de línia: neteja manual, neteja manual amb alcohol sota llum;
3. Fora de línia: equips de neteja per ultrasons;
4. prova de tensió de xarxa d'acer
1. S'ha de provar la tensió de la plantilla després de cada neteja fora de línia;
2. Mesura almenys cinc punts de tensió (quatre cantonades + punts centrals);
3 la tensió és generalment superior a 30 N;
5.gestió de plantilles
1. La vida útil de les plantilles s'ha d'especificar i controlar de manera eficaç. Plantilles que superen
la vida útil s'ha de descartar. Està prohibit utilitzar plantilles per a un ús prolongat. (normalment 100,000 vegades)
2. Cada stencil ha d'anar numerat i especificar clarament els productes que es poden utilitzar per stencil.
3. Sempre s'ha de garantir que cada plantilla tingui peces de recanvi perquè es pugui substituir ràpidament quan
es produeix una situació anormal.
6.l'impacte de la malla d'acer en la impressió de pasta de soldadura
El gruix de la plantilla i la mida de l'obertura de la malla d'acer determinen la quantitat de pasta de soldadura a ser
imprès. L'excés de pasta de soldadura provocarà ponts. Massa poca pasta de soldadura donarà lloc a una soldadura insuficient o
soldadura invertida. La forma de l'obertura de la malla d'acer i la suavitat de la paret de la malla d'acer
també afecta la qualitat del desmuntatge de la pasta de soldadura.
