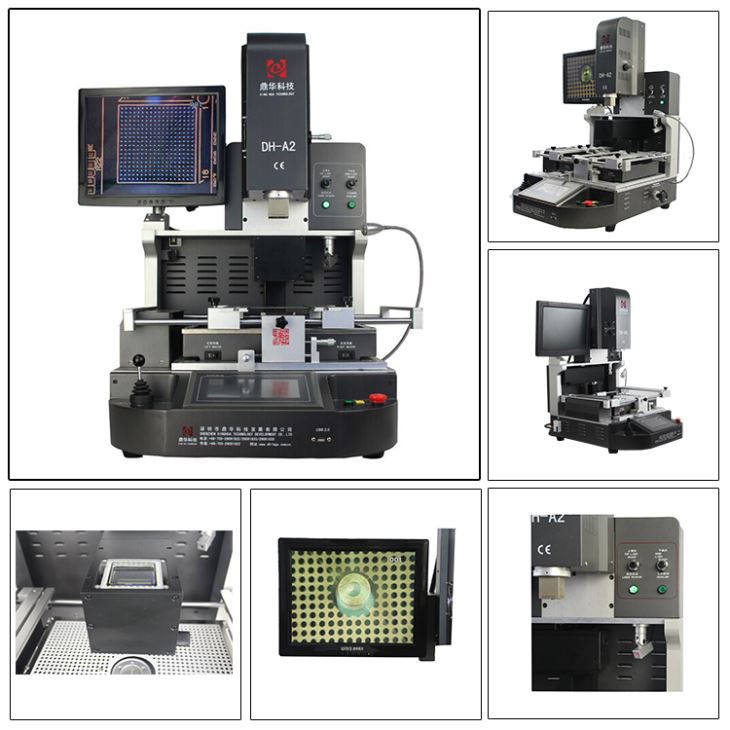

Màquina de retreball BGA de pantalla tàctil de 3 zones de calefacció

1. Aplicació

Apte per a PCB de diferents productes electrònics.

La placa base d'un ordinador, telèfon intel·ligent (iPhone, Huawei, Samsung), ordinador portàtil, placa lògica MacBook, càmera digital, aire condicionat, TV i altres equips electrònics de la indústria mèdica, la indústria de la comunicació, la indústria de l'automòbil, etc.

Adequat per a diferents tipus de xips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, xip LED.

2. Característiques del producte



• Auto desoldar, muntar i soldar.

• El precís sistema d'alineació òptica

La lent de la càmera CCD Panasonic augmenta eficaçment la precisió de l'alineació i la taxa d'èxit de la reparació. Imatge mostrada a la pantalla del monitor.

• El flux d'aire calent superior és ajustable, per satisfer la demanda de qualsevol xip

• Posicionament làser infrarojo integrat, ajuda a un posicionament ràpid per a PCB.

•Capçal de calefacció superior i capçal de muntatge disseny 2 en 1.

•Capçal de muntatge amb dispositiu de prova de pressió integrat, per protegir el PCB de l'aixafament.

3. Especificació

Poder	5300w
Escalfador superior	Aire calent 1200w
Escalfador inferior	Aire calent 1200W. Infrarojos 2700W
Font d'alimentació	AC220V±10% 50/60Hz
Dimensió	L530*W670*H790 mm
Posicionament	Suport de PCB de ranura en V i amb fixació universal externa
Control de temperatura	Termopar tipus K, control de bucle tancat, calefacció independent
Precisió de la temperatura	±2 graus
Mida del PCB	Màx. 450 * 490 mm, Mínim 22 * ​​22 mm
Ajustament del banc de treball	± 15 mm endavant/enrere, ± 15 mm dreta/esquerra
Xip BGA	80*80-1*1mm
Espaiat mínim entre xips	0,15 mm
Sensor de temperatura	1 (opcional)
Pes net	70 kg

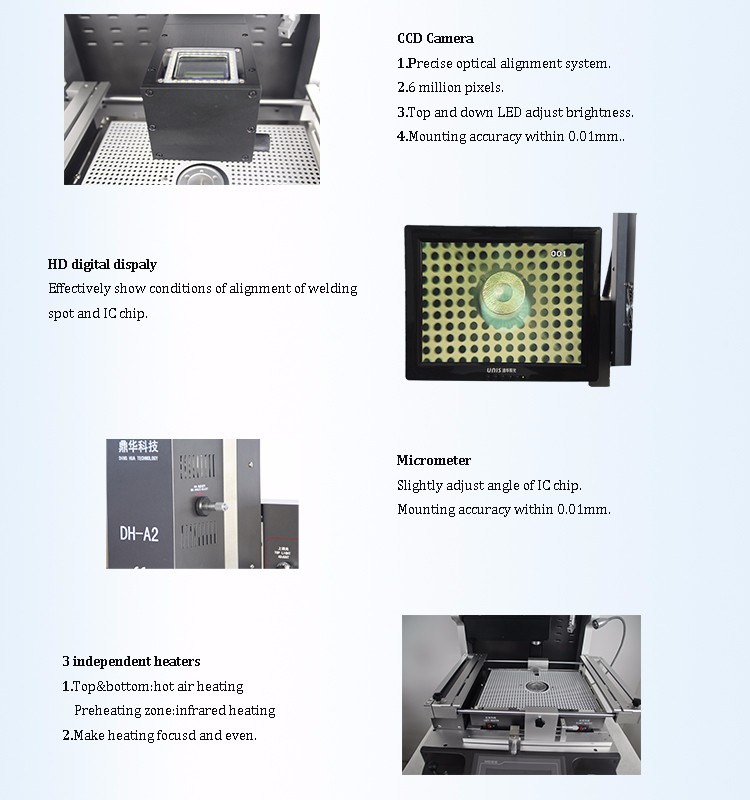

4. Detalls

1. Càmera CCD (sistema d'alineació òptica precisa);

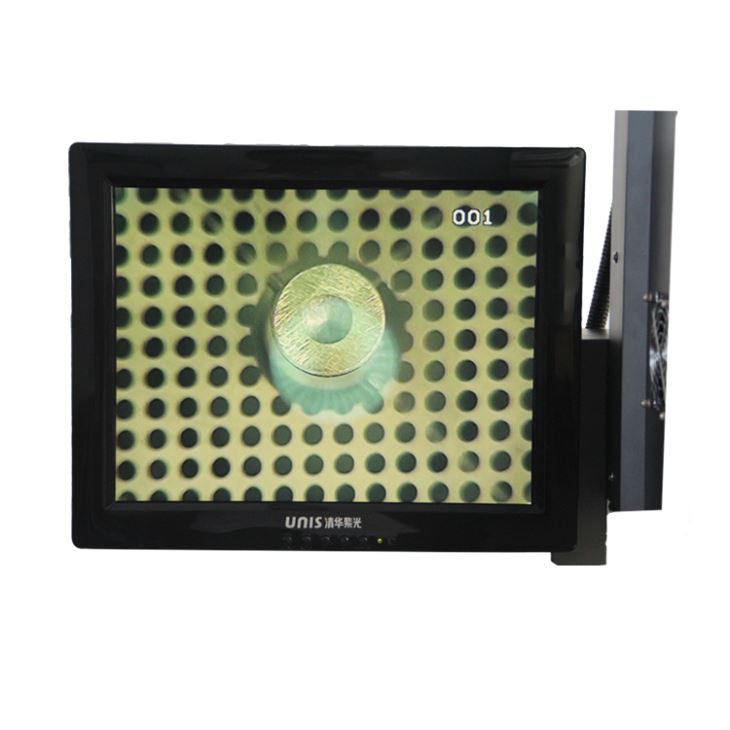

2. Pantalla digital HD;

3. Micròmetre (ajustar l'angle d'un xip);

4.3 escalfadors independents (aire calent i infrarojos);

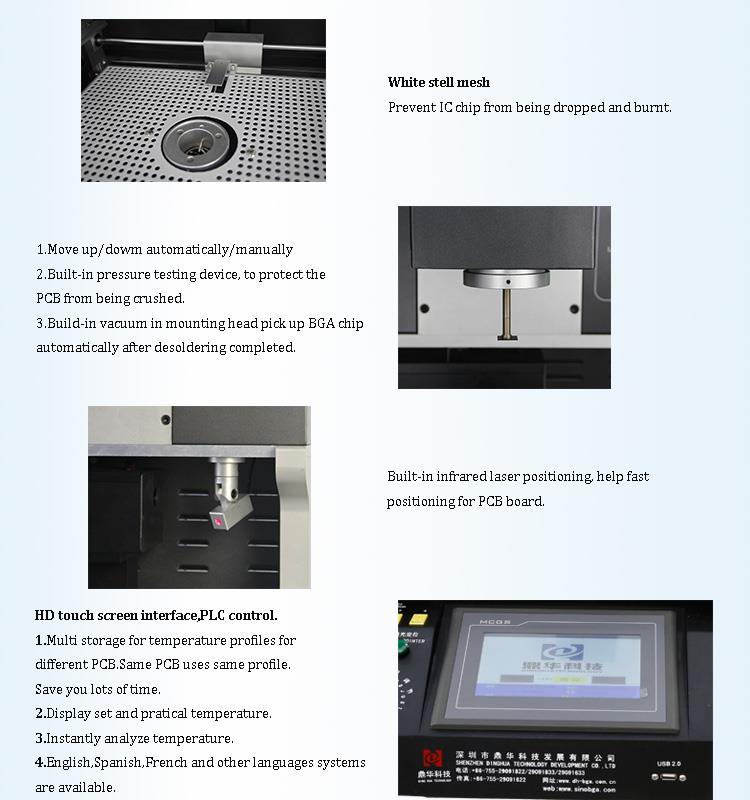

5. Posicionament làser;

6. Interfície de pantalla tàctil HD, control PLC;

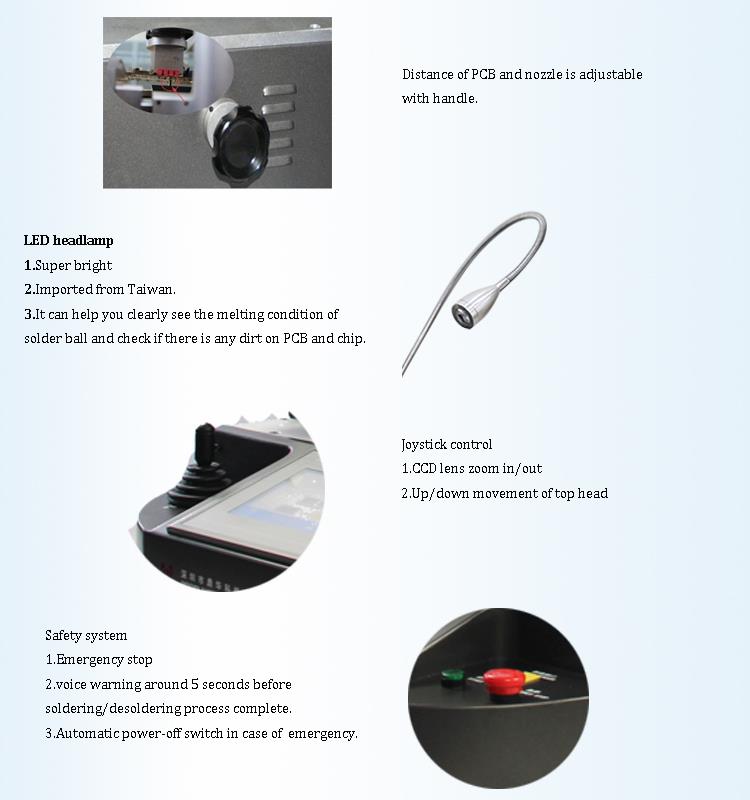

7. Far led;

8.Control del joystick.

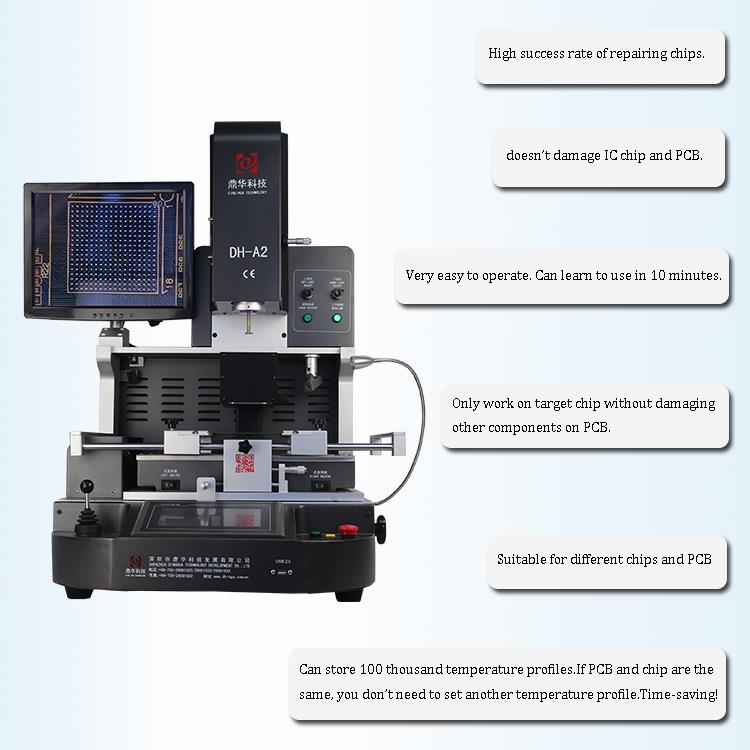

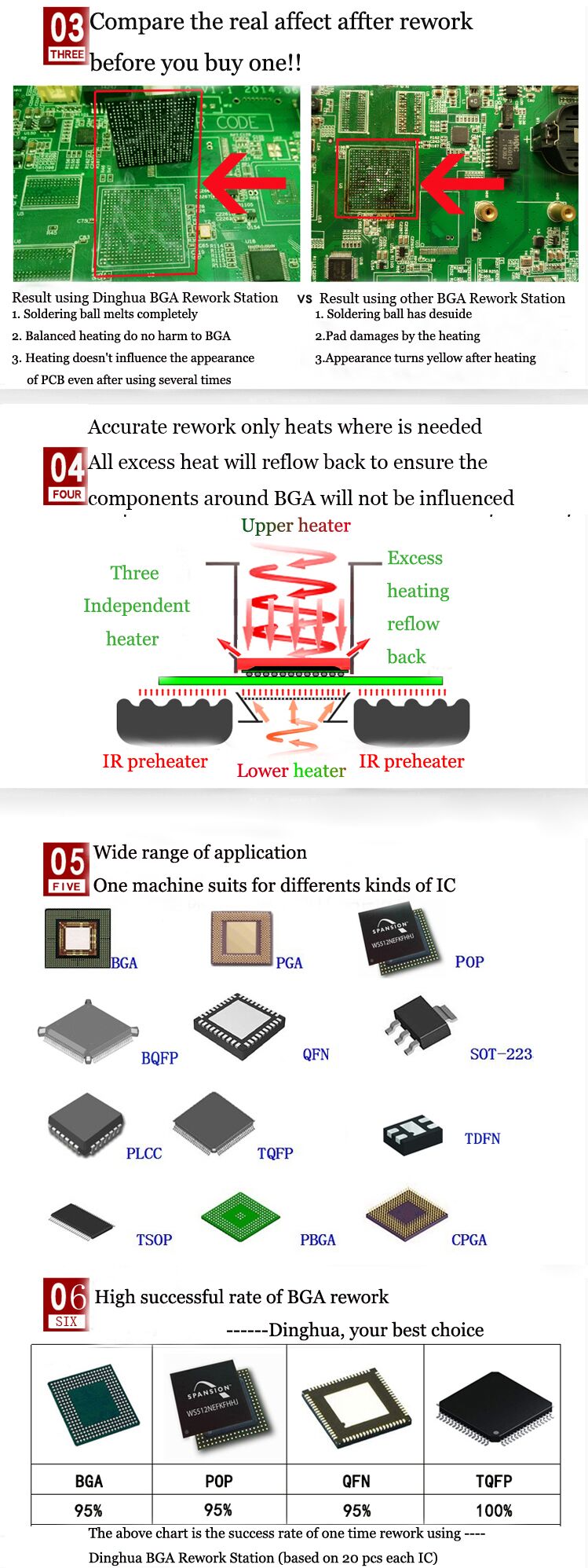

5.Per què triar la nostra màquina de retreball BGA de pantalla tàctil de 3 zones de calefacció?



6. Certificat

Per oferir productes de qualitat, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD va ser el primer a passar els certificats UL, E-MARK, CCC, FCC, CE ROHS. Mentrestant, per millorar i perfeccionar el sistema de qualitat, Dinghua ha aprovat la certificació d'auditoria in situ ISO, GMP, FCCA, C-TPAT.

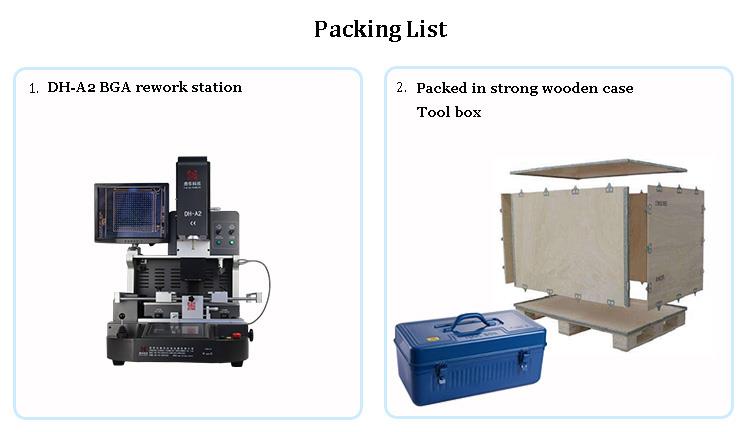

7. Embalatge i enviament



8. Contacta amb nosaltres

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9.Preguntes freqüents

• En una màquina de retreball BGA, quins són els factors essencials d'una alta taxa d'èxit de la reparació de PCB i xips?

R: Sistema òptic de color amb funcions de visió dividida, separació de dos colors, zoom in/out i microajust, equipat amb un dispositiu de detecció d'aberracions, amb enfocament automàtic i operació de programari

• Com garanteix la vostra màquina de retreball BGA l'alineació de precisió de la bola de soldadura a les xips i la junta de soldadura a la PCB?

R: Sistema de visió òptica en color, amb moviment manual de l'eix x, Y, amb llum dividida de dos colors, zoom ampli/amb la funció d'afinació, inclòs el dispositiu de resolució de diferència de color. La pantalla mostra clarament la condició d'alineació de la bola de soldadura a les xips i la junta de soldadura a la PCB.

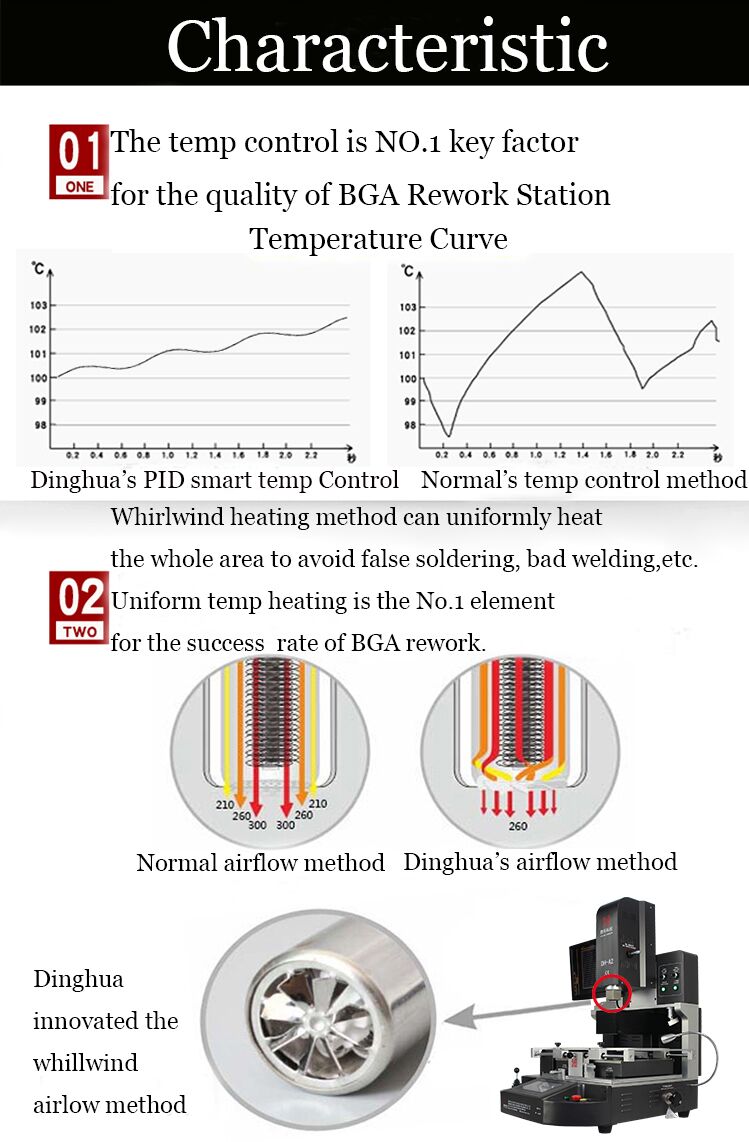

•Quin és el principi d'aire calent i calefacció per infrarojos de la vostra màquina de retreball BGA?

R: Hi ha tres escalfadors independents. Aire calent superior + Aire calent inferior + Plataforma de preescalfament d'infrarojos. L'aire calent té l'avantatge d'escalfament i refredament ràpid. La temperatura és molt fàcil de controlar La part inferior de l'infraroig per evitar la deformació del PCB (Motius generals de deformació: gran diferència de temperatura entre les ubicacions del PCB i el xip BGA objectiu.) Aquest model de la màquina és relativament fàcil de controlar i la temperatura és fàcil de controlar.
