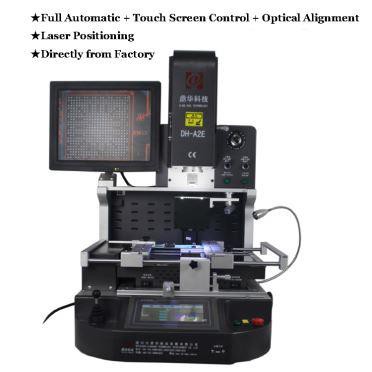

Màquina de supressió automàtica d'IC
La màquina d'eliminació automàtica BGA aire calent de l'estació és fàcil d'operar amb alta taxa d'èxit de la reparació. Disposa de 3 sistemes de calefacció independents i sistema d'alineació òptica. Està embalat en una caixa de fusta forta i estable, que és adequat per a un llarg trànsit internacional.
Descripció
Màquina de supressió automàtica d'IC

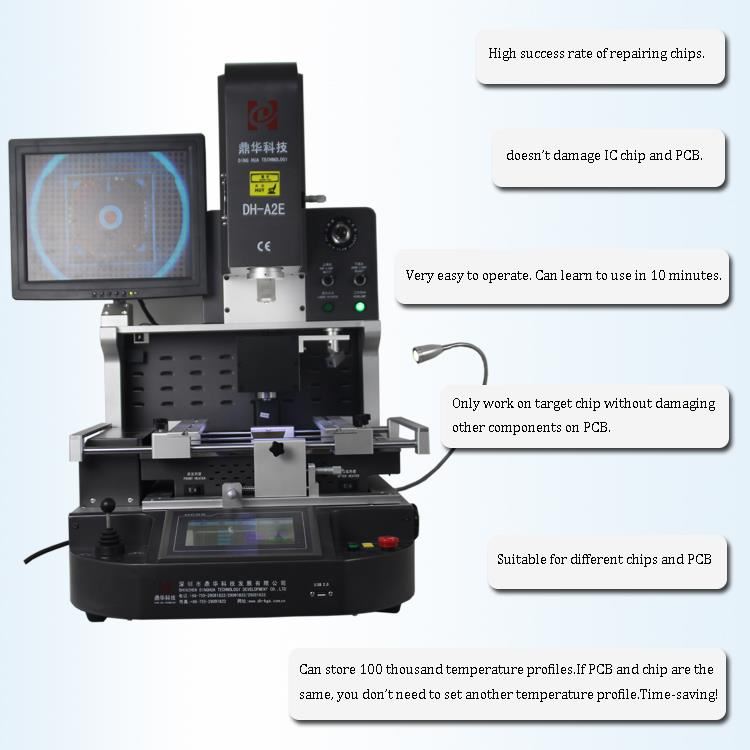

1. aplicació de la màquina automàtica d'eliminació de IC
La placa base d'ordinador, smartphone, portàtil, MacBook Logic, càmera digital, aire condicionat, TV i altres equips electrònics de la indústria mèdica, la indústria de la comunicació, la indústria de l'automòbil, etc.
Apte per a diferents tipus de xips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED Chip.

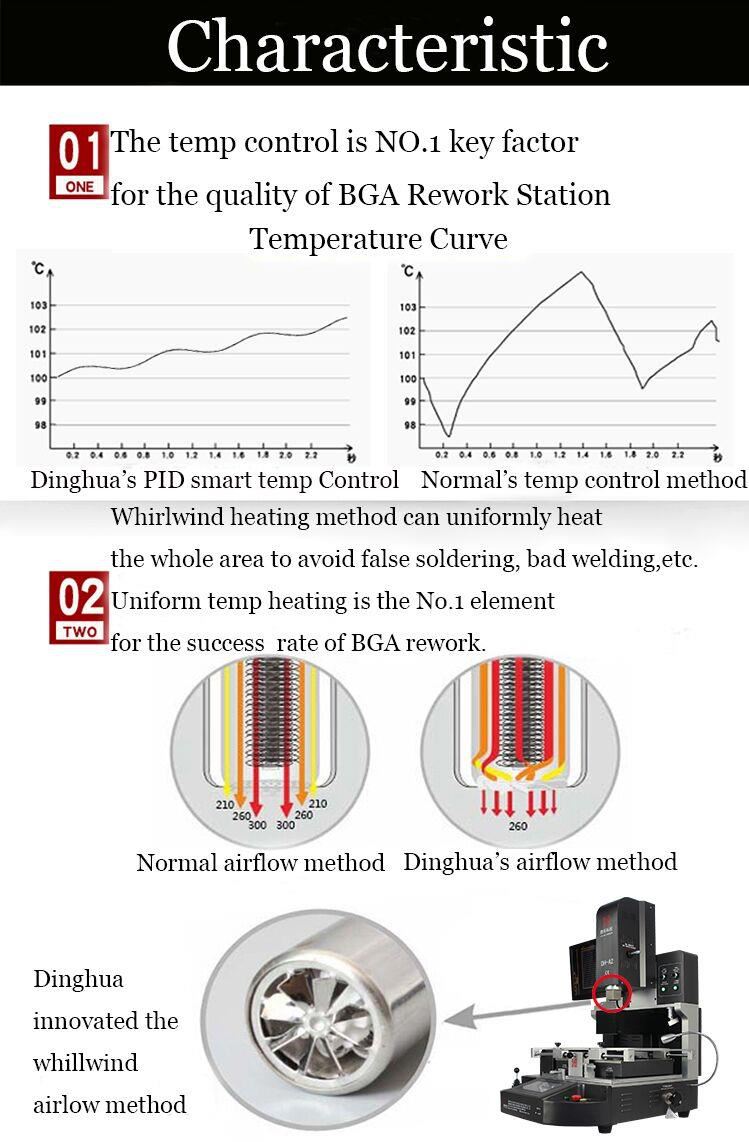

2. característiques del producte de la màquina automàtica d'eliminació de IC
• Gran eficiència, llarga vida 400 W capçal d'escalfament híbrid
• Opcional amb 800 W-IR de calefacció inferior
• Temps de soldadura molt curts factibles
• Activació amb interruptor de seguretat
• Funcionament LEDs en el sistema
• Funcionament intuïtiu sense programari

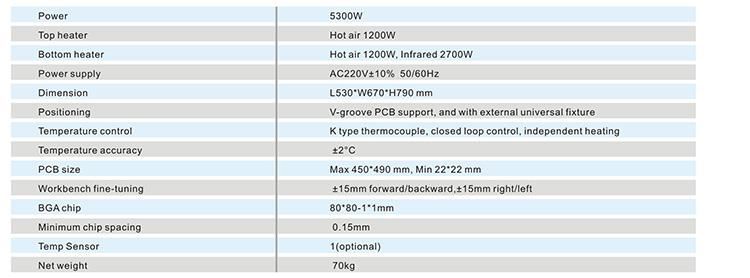

3. especificació de la màquina automàtica d'eliminació de l'IC

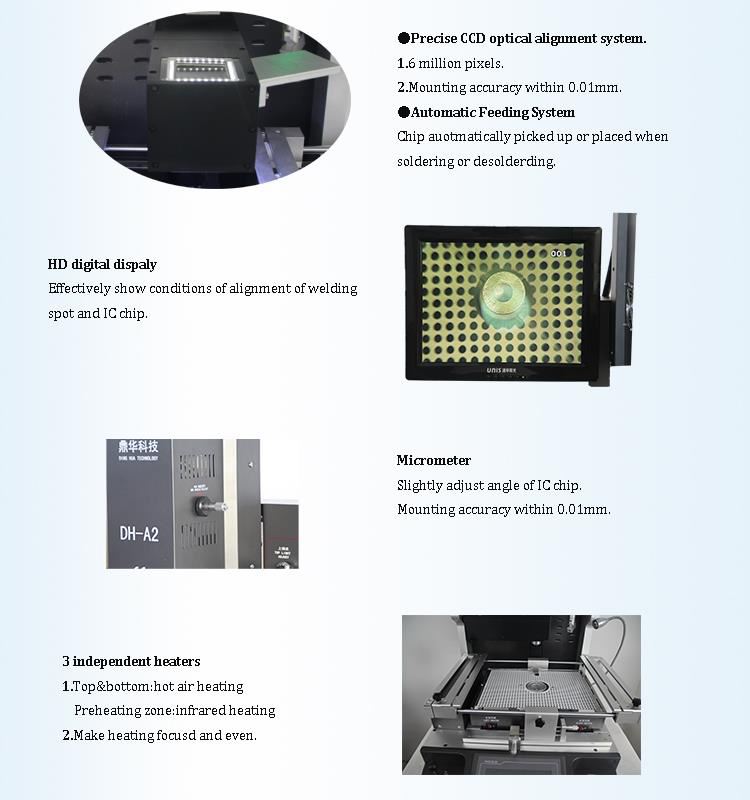

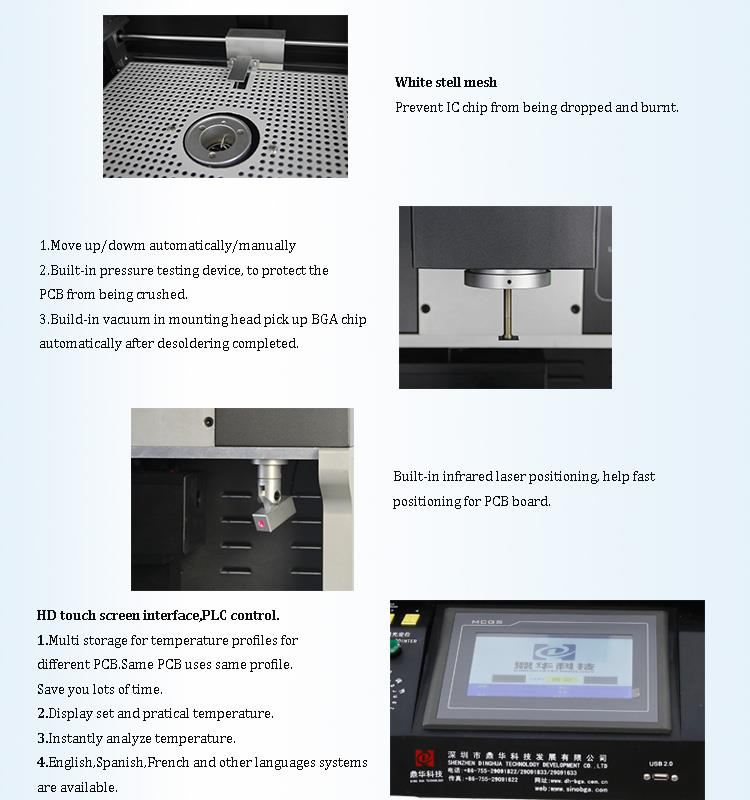

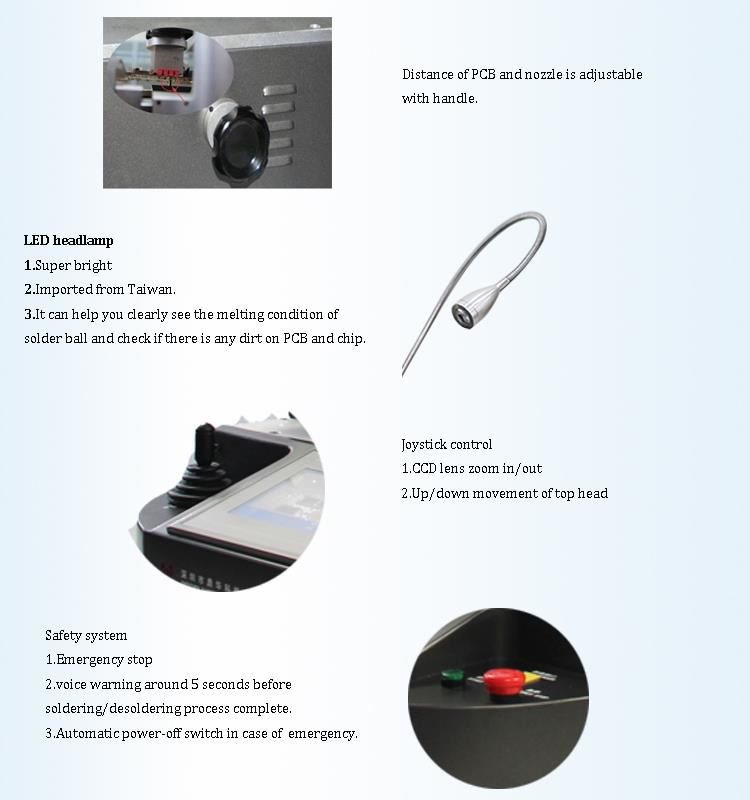

4. detalls de la màquina automàtica d'eliminació de IC
1. càmera CCD (sistema d'alineació òptic precís); 2. exhibició digital de HD; 3. Micròmetre (Ajusteu l'angle d'un xip); 4,3 escalfadors independents (aire calent & infrarojos)；5. posicionament làser；6. interfície de pantalla de Tacte de HD，Control de PLC; 7. llanterna LED; 8. control de joystick.

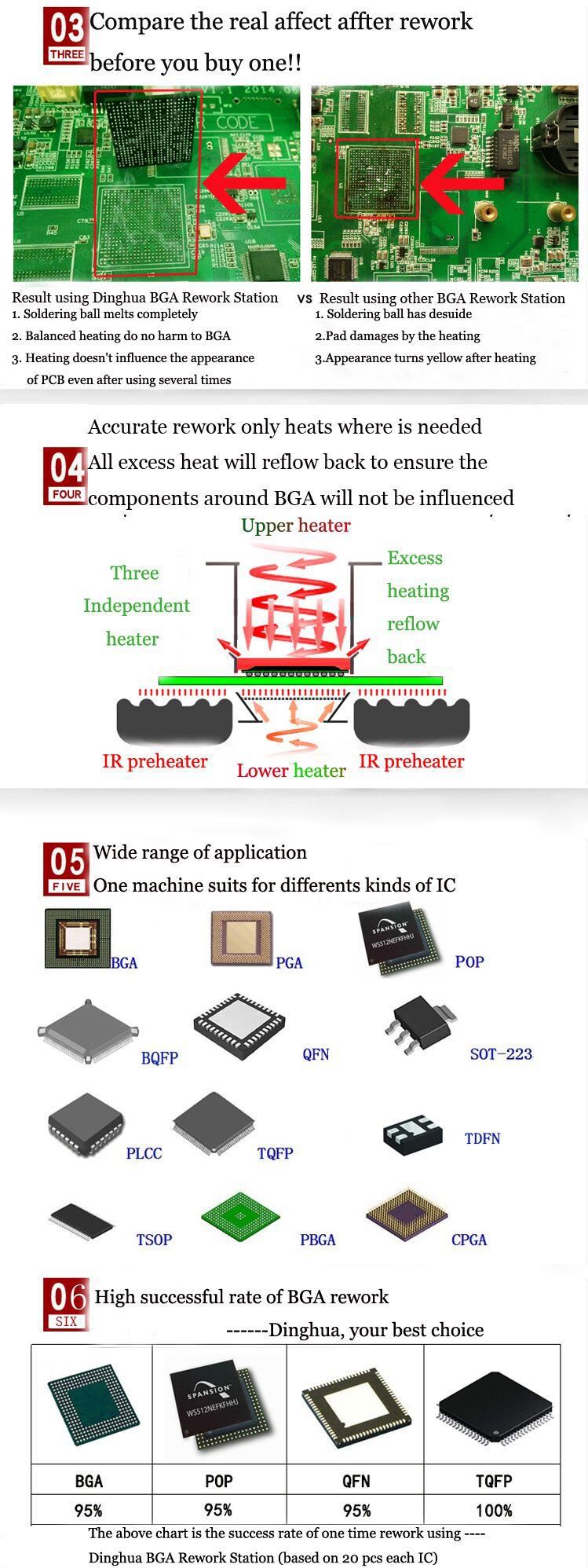

5. per què escollir la nostra màquina automàtica d'eliminació de IC?
6. certificat de màquina automàtica d'eliminació de IC
7. contactes:
Correu electrònic: john@dh-kc.com
WhatsApp/Wechat: + 86 157 6811 4827
8. coneixement relacionat
Mètode de reparació de xip QFP
(1) primer, comproveu si hi ha components al voltant del dispositiu que afecten el funcionament de la punta quadrada. Aquests components s'haurien de desmuntar primer, i llavors rearreglaven i llavors es rearreglaven.
(2) apliqui un pinzell Fi i el flux a totes les articulacions soldador al voltant del dispositiu.
(3) seleccioneu una punta de soldador quadrat (35W per a dispositius de mida petita i 50W per a dispositius de mida gran) per afegir una quantitat apropiada de soldadura a la cara final de la punta de la plaça de soldadura de ferro, i subjectar-lo a l'articulació de soldadura on els pins del dispositiu han de ser eliminats. La punta quadrada ha de ser plana i ha de soldar totes les juntes de soldadura en els quatre extrems del dispositiu.
(4) després de l'articulació de soldadura es fon completament (diversos segons), el dispositiu està acotat amb les pinces i es deixa immediatament el coixinet i la punta de ferro soldador.
(5) netejar i anivellar la soldadura restant en els coixinets i el dispositiu condueix amb un soldador.
(6) mantenir el dispositiu amb pinces, alinear la polaritat i la direcció, alinear els pins als coixinets, i posar-los en els coixinets corresponents. Després de l'alineació, manteniu premut el pinces i no es mogui.
(7) utilitzeu una punta de pala plana per soldar el dispositiu en diagonal 1-2 pins per fixar la posició del dispositiu. Després de confirmar l'exactitud, apliqui un pinzell fi a la soldadura en tots els pins i coixinets al voltant del dispositiu. A la intersecció de la puntera i la coixinet, lentament i uniformement arrossegar pel primer PIN, i afegir una mica de ∮ de 0,5-0.8 mm de filferro de soldadura. D'aquesta manera, tots els quatre pins laterals del dispositiu estan soldada.
(8) en soldar el mecanisme de PLCC, la punta de soldador i el mecanisme haurien de ser en un angle de menys de 45 ° i soldada a la intersecció de la superfície doblada de plom de J i el coixí.
