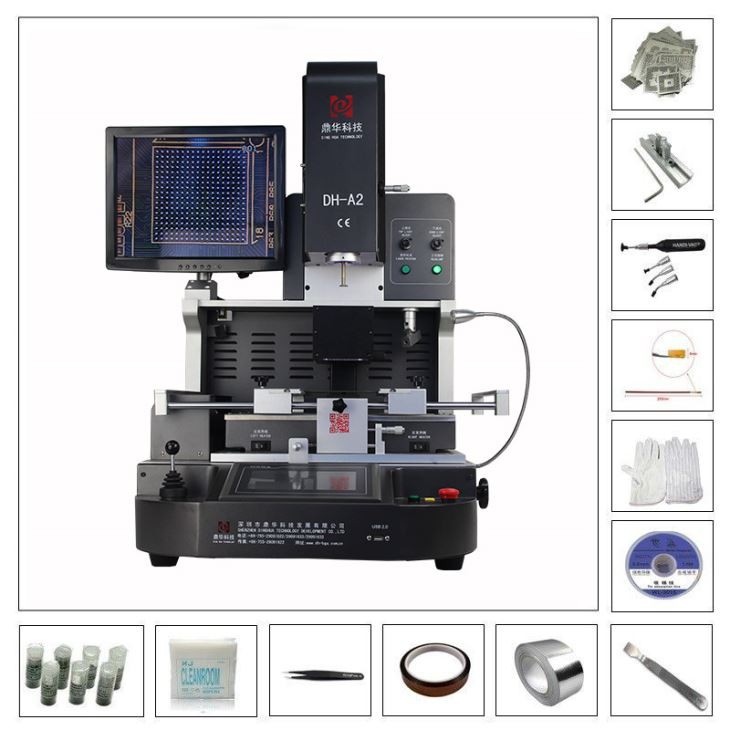

Estació de reballing BGA d'alineació òptica
1. Estació de reballing BGA d'alineació òptica automàtica Dinghua DH-A2
2. Directament de fàbrica
3. El fabricant més gran d'estació automàtica de retreball BGA a la Xina
Descripció
Una estació de reballing BGA d'alineació òptica és un equip especialitzat que s'utilitza per reparar o renovar
Xips Ball Grid Array (BGA) a les plaques de circuits electrònics. Els xips BGA són components minúsculs que ho són
soldades a una placa de circuit, i sovint fallen per diverses raons com la calor, l'estrès físic i
factors externs, si no disposen d'equip professional.
L'estació de reballing BGA d'alineació òptica permet una alineació precisa del xip BGA durant el reballing.
Reballing implica eliminar el xip BGA defectuós del tauler, netejar els coixinets de soldadura i després soldar
un nou xip BGA a les pastilles netejades. El procés de reballing és crític perquè requereix una precisió extrema
Assegureu-vos que el nou xip estigui alineat correctament al tauler.
1. Aplicació
Pot reparar plaques base d'ordinadors, telèfons intel·ligents, ordinadors portàtils, plaques lògiques de MacBook, càmeres digitals, aparells d'aire condicionat, TV i
altres equips electrònics de la indústria mèdica, indústria de la comunicació, indústria de l'automòbil, etc.
Soldar, reballar i desoldar diferents tipus de xips: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, xip LED.
3. Especificació
L'estació de reballing BGA d'alineació òptica utilitza càmeres d'alta resolució per capturar imatges dels coixinets BGA
i el nou xip. A continuació, el sistema analitza les imatges i utilitza algorismes sofisticats per alinear les dues
components precisament. El tècnic pot veure una vista prèvia en temps real de l'alineació en una pantalla i fer ajustos
segons sigui necessari.
| Poder | 5300w |
| Escalfador superior | Aire calent 1200w |
| Escalfador inferior | Aire calent 1200W. Infrarojos 2700W |
| Font d'alimentació | AC220V±10% 50/60Hz |
| Dimensió | L530*W670*H790 mm |
| Posicionament | Suport de PCB de ranura en V i amb fixació universal externa |
| Control de temperatura | Termopar tipus K, control de bucle tancat, calefacció independent |
| Precisió de la temperatura | ±2 graus |
| Mida del PCB | Màx. 450 * 490 mm, mínim 22 * 22 mm |
| Ajustament del banc de treball | ± 15 mm endavant/enrere, ± 15 mm dreta/esquerra |
| Xip BGA | 80*80-1*1 mm |
| Espaiat mínim entre xips | 0,15 mm |
| Sensor de temperatura | 1 (opcional) |
| Pes net | 70 kg |
4. Detalls
L'estació de reballing BGA d'alineació òptica millora l'eficiència i la qualitat del procés de reballing. S'estalvia temps
i redueix la possibilitat d'errors durant l'alineació. El resultat és un treball de reparació o renovació fiable que restaura
la funcionalitat del dispositiu electrònic.
5. Per què triar la nostra estació de reballing BGA d'alineació òptica?
6. Certificat
Per oferir productes de qualitat, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD va ser el primer a passar UL,
Certificats E-MARK, CCC, FCC i CE ROHS. Mentrestant, per millorar i perfeccionar el sistema de qualitat, Dinghua ha passat
Certificacions d'auditoria in situ ISO, GMP, FCCA i C-TPAT.
