Estació de reelaboració BGA IR Optical BGA

1. Amb una gran àrea de preescalfament IR
2. Flux d’aire calent regulable per a diversos xips3. Perfils de temperatura estalviats4. Temperatures en temps real que es mostren en pantalla tàctil.

Enviar la consulta

Descripció

1. Introducció del producte

La flexible potència de reelaboració per a tasques desafiants

Potent escalfament d’aire calent a l’emissor superior: 1.200 W
Potent calefacció d’aire calent a l’emissor inferior: 1.200 W
Fort preescalfament d’infrarojos a l’emissor inferior: 2.700 W
Quatre canals de termopar per a una mesura de temperatura precisa
Tecnologia de calefacció IR dinàmica per a PCB grans (370 × 450 mm)
Alta precisió (+/- 0.025 mm) Auto Pick & Col·loqueu amb la càmera AF de zoom motoritzada
Funcionament intuïtiu mitjançant pantalla tàctil de 7 "amb resolució de 800 × 480
Port USB 2.0 integrat
Càmera de procés de reflectit de zoom motoritzat per al seguiment de processos
Sistema avançat d’alimentació automàtica de xips

2. Especificacions del producte

Dimensions (w x d x h) en mm	660 × 620 × 850
Pes en kg	70
Disseny antistàtic (Y/N)	Y
Qualificació de potència a w	5300
Tensió nominal en V AC	220
Calefacció superior	Aire calent 1200W
Baixar la calefacció	Aire calent 1200W
Zona de preescalfament	Infraroig 2700W, mida 250 x330mm
Mida PCB en mm	De 20 x 20 a 370 x 410 (+x)
Mida del component en mm	d’1 x 1 a 80 x 80
Operació	Screen tàctil integrada de 7 polzades . 800*480 Resolució
Símbol de prova	Fun

3. Aplicacions de productes

El Dinghua DH-A2E és una estació avançada de reelaboració aèria calenta dissenyada per al muntatge i la reelaboració de tot tipus de components SMD.

Aquest sistema és un best-seller per a la reelaboració professional de dispositius mòbils en entorns d'alta densitat. El seu alt nivell de modularitat de procés permet completar tots els passos de reelaboració dins d’un sol sistema. El DH-A2E és ideal per utilitzar-lo en R + D, desenvolupament de processos, prototipat i configuració de producció.

Admet aplicacions que van des de components 01005 fins a grans BGA en PCB de mida petita i mitjana, garantint resultats de soldadura altament reproduïbles.

Destacats

Gestió tèrmica líder a la indústria
Escalfador de taulers d'alta eficiència
Control de la força de bucle tancat
Calibració automàtica de l'escalfador superior

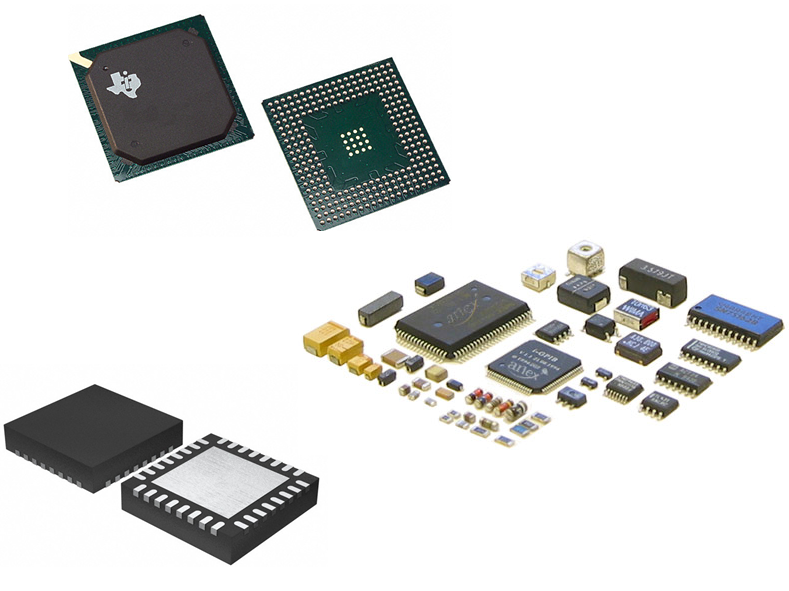

Application photo.png

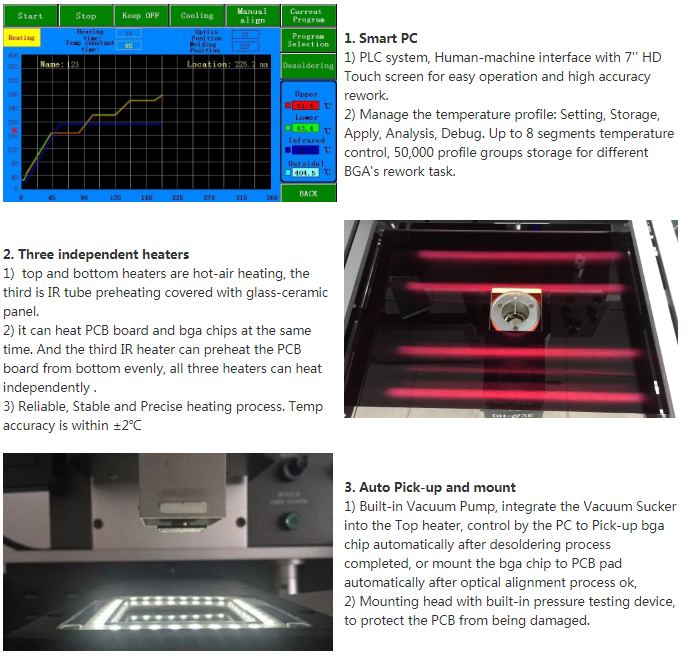

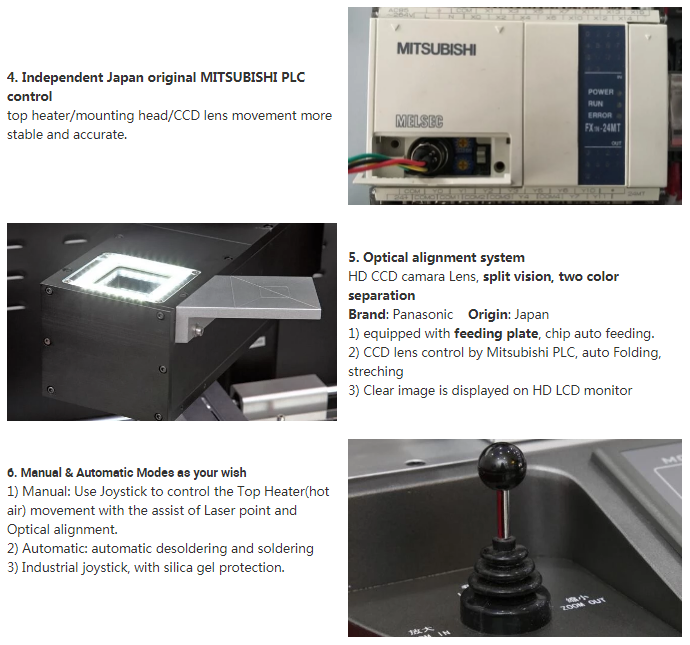

4. Detalls del producte

product-1-1

5. Qualificacions del producte

product-1-1

6. Els nostres serveis

Dinghua és un líder mundial reconegut en el desenvolupament de solucions per al muntatge i reparació de sistemes electrònics avançats.

Avui, Dinghua continua oferint productes, solucions i formació innovadores per a la reelaboració i reparació de conjunts de circuits impresos.

Les nostres capacitats úniques i la visió de futur han proporcionat solucions universals tant per als reptes de muntatge de forat com per a la superfície i la reelaboració en electrònica de gamma alta.

El nostre fort compromís i un historial demostrat han donat com a resultat una àmplia gamma de solucions de reparació i reparació adaptades a les vostres necessitats, ja sigui si esteu treballant amb els estàndards ISO 9000, les especificacions industrials, els requisits militars o les vostres directrius internes. Sigui quin sigui el repte, Dinghua està preparat per establir un nou punt de referència per a vosaltres.

Dinghua: més de 10 anys de lideratge de la indústria, proporcionant sistemes i solucions per a la soldadura, la reelaboració i la reparació electrònica.

7. FAQ

Els dispositius electrònics i els aparells són cada dia més petits i més prims, gràcies als avenços tecnològics contínues a la indústria de l'electrònica. Les empreses d’electrònica més importants del món competeixen per produir els dispositius més compactes i eficients.

Dues tecnologies clau que impulsen aquesta tendència sónSMD (dispositius de muntatge de superfície)iBGAS (matrius de boles)-Compactat components electrònics que ajuden a reduir la mida dels dispositius.

Comprendre BGA: què és la matriu de la xarxa de pilota i per què utilitzar -la?

BGA, oMatriu de boles, és un tipus d’embalatge utilitzat en la tecnologia de muntatge de superfície (SMT), on els components electrònics es munten directament a la superfície de les plaques de circuit imprès (PCBs). A diferència dels components tradicionals amb cables o pins, un paquet BGA utilitza una sèrie de boles d’aliatge metàl·lic disposades en una xarxa, per tant, el nom.

Aquestes boles de soldadura normalment estan fabricades amb llauna/plom (SN/PB 63/37) o aliatges de llauna/plom/plata (SN/PB/AG).

Avantatges de BGA sobre els SMD:

Els PCB moderns estan densament envasats amb components electrònics. A mesura que el nombre de components augmenta, també ho fa la mida de la placa de circuit. Per minimitzar la mida del PCB, s’utilitzen components SMD i BGA perquè són compactes i requereixen menys espai.

Mentre que ambdues tecnologies ajuden a reduir la mida del tauler,Els components BGA ofereixen diversos avantatges diferents-Dens que es solden correctament per assegurar una connexió fiable.
