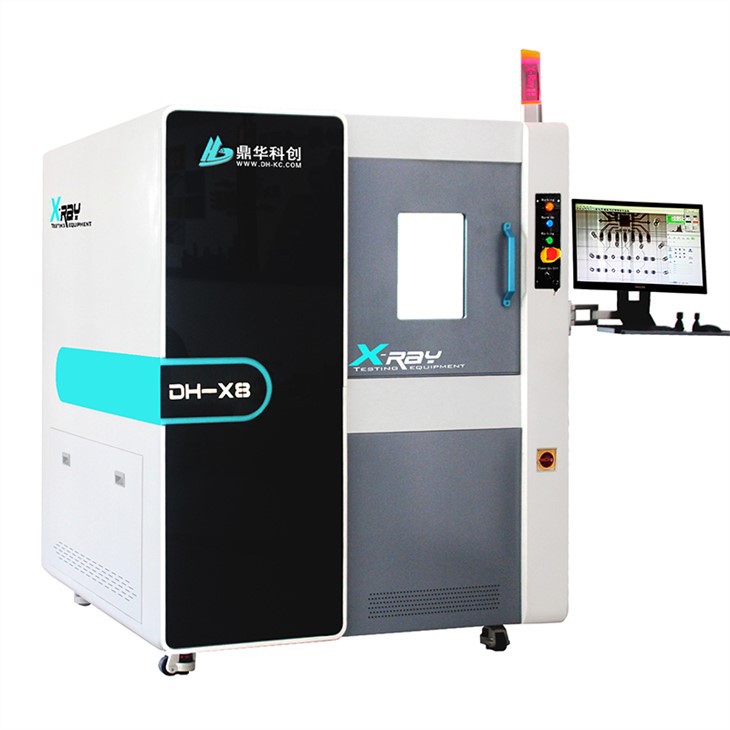

Inspecció de màquines de raigs X
La inspecció de màquines de raigs X és el procés d'utilitzar raigs X per inspeccionar objectes o materials per detectar defectes o anomalies. Aquest mètode s'utilitza habitualment en indústries com ara la fabricació, l'aviació i la sanitat.
Descripció
Inspecció de la màquina de raigs X
En la fabricació, la inspecció de màquines de raigs X s'utilitza per inspeccionar juntes soldades, peces de fosa i components electrònics per
defectes com esquerdes, buits i inclusions.
Característica:
- Aquest equip compleix els requisits generals de proves de raigs X i té una àmplia gamma d'aplicacions.
- La font de raigs X adopta un tub de raigs X tancat importat, 90KV.
- El disseny d'alta resolució aconsegueix la millor imatge en molt poc temps.
- La capacitat de càrrega és d'aproximadament 10-20KG, amb una plataforma de càrrega de 580 mm * 570 mm.
- Posicionament de navegació del cursor, selecció ràpida de la ubicació de la presa.
- Navegació i posicionament automàtic làser, selecció ràpida de la ubicació de rodatge.
- La detecció de múltiples angles inclinada facilita la detecció de defectes de la mostra, la placa plana del tub de llum pot girar
- (0-60 graus ), fent que la imatge de detecció sigui més clara i intuïtiva.
Paràmetres de maquinari:
| Font de raigs X | Marca de tubs de llum | Hamamatsu |
| Tipus de tub de llum | Font de raigs X microfocal d'objectiu de reflexió tancat | |
| Tensió del tub de llum | 90KV | |
| Fototub corrent | 10~200μA | |
| Mida del focus | 5μm | |
| Detector de pantalla plana | Tipus de detector | Detector de pantalla plana digital d'alta resolució (FPD) |
| relació de resolució | 85μm | |
| Mida de la plataforma | 580 * 570 mm | |
| Càrrega màxima | 20 kg | |
| Carcassa de la màquina | Placa interior de plom | Placa de plom de 5 mm de gruix |
| Pes | 1000 kg | |
| Dimensió | 1440L*1530W*1820H | |
| Potència i humitat | Font d'alimentació | 110~220V +/-10% 5A |
| Potència nominal | 1000W | |
| Temperatura de treball | 25 +/- 3 grau | |
| Humitat | 50% RH ± 10% | |
| Normes de seguretat | Finestra d'observació de vidre de plom | Vidre de plom transparent, que pot observar l'objecte mesurat |
| Dosi de radiació | Adoptant una estructura de protecció d'acer amb plom d'acer, la finestra de la porta principal està feta de vidre que conté plom que protegeix de la radiació. En qualsevol posició a 20 mm de distància de la caixa, la taxa equivalent de la dosi de radiació provada és inferior o igual a 1 μ SV/H compleix els estàndards | |
| Enclavament de seguretat | S'estableixen dos interruptors de límit d'alta sensibilitat a les posicions d'obertura de la porta per al manteniment i manteniment dels equips. Un cop oberta la porta, la font de radiació es protegeix automàticament i no es pot obrir | |
| Botó d'aturada d'emergència | Situat al costat de la posició d'operació, premeu per apagar immediatament. | |
| finestra visible | Amb una finestra visible i transparent, és fàcil observar la situació de la mostra directament des de la finestra durant el funcionament de l'equip | |
| Protecció del tub de raigs X | Només després d'apagar la radiografia podeu deixar el programari per a altres operacions |
Resultats inspeccionats:
Vídeo de demostració:
Com operar la inspecció de la màquina de raigs X:
