Preu de la màquina reballadora BGA
Àmpliament utilitzat en la reparació del nivell de xip en portàtils, PS3, PS4, XBOX360 i telèfon mòbil
Retreba BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED, etc.
Moviment automàtic, muntatge i soldadura.
Sistema d'alineació òptica HD per muntar amb precisió BGA i components.
Descripció
Preu de la màquina reballadora BGA
1. Característiques del producte del preu de la màquina de reballadora BGA
• Desmuntatge, muntatge i soldadura automàtics. Dessoldar, muntar i soldar automàticament.

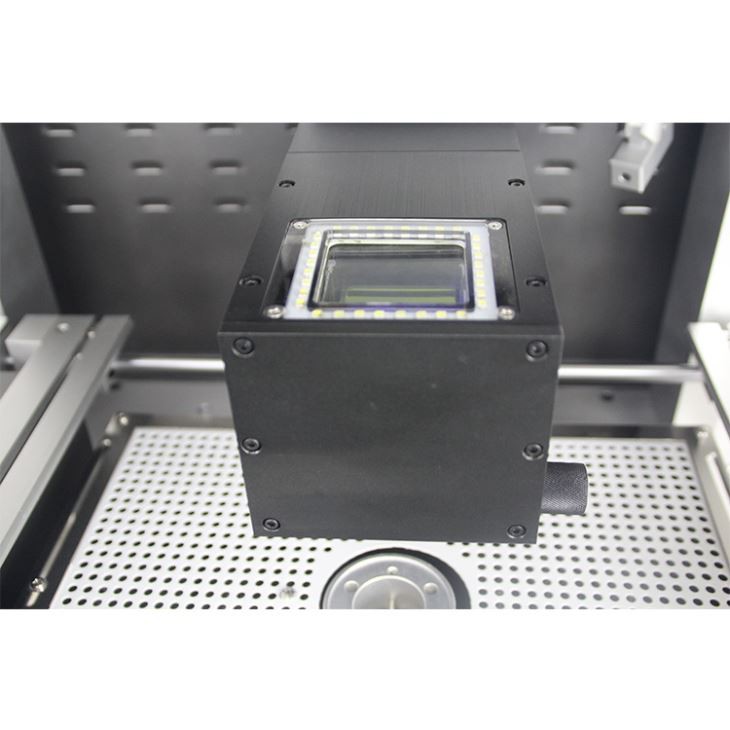

• La càmera CCD garanteix l'alineació precisa de cada unió de soldadura,
•Tres zones de calefacció independents garanteixen un control precís de la temperatura.
• El suport central rodó de diversos forats d'aire calent és especialment útil per a PCB i BGA de mida gran situats al centre de
PCB. Eviteu la soldadura en fred i la situació de caiguda d'IC.
• El perfil de temperatura de l'escalfador d'aire calent inferior pot arribar als 300 graus, fonamental per a la placa base de gran mida.
Mentrestant, l'escalfador superior es podria configurar com a treball sincronitzat o independent.

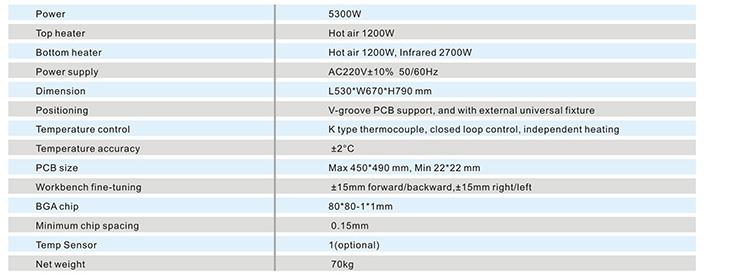

2.Especificació del preu de la màquina de reballing BGA
3.Detalls del preu de la màquina de reballing BGA
4.Per què triar el preu de la nostra màquina de reballing BGA?
5.Certificat de preu de la màquina de reballing BGA
Per oferir productes de qualitat, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO.,LTD va ser el primer a
passar els certificats UL, E-MARK, CCC, FCC, CE ROHS. Mentrestant, per millorar i perfeccionar el sistema de qualitat,
Dinghua ha aprovat la certificació d'auditoria in situ ISO, GMP, FCCA, C-TPAT.
6.Packing i enviament del preu de la màquina de reballadora BGA
7.Coneixements relacionats amb la reparació de la placa base
1 edició del mètode del tauler de verificació
1. Mètode d'observació: si hi ha cremat, cremat, escuma, trencament del tauler, òxid de la presa i aigua.
2. Mètode de mesura de taula: si la resistència més de 5V, GND és massa petita (per sota de 50 ohms).
3. Comprovació d'encesa: per a la placa dolenta, l'alta tensió es pot ajustar lleugerament a 0.5-1V. Després d'encendre l'alimentació, s'utilitza l'IC de la placa de mà
per fer escalfar el xip problemàtic, de manera que es percebi.
4. Comprovació del llapis lògic: comproveu si el senyal és fort o feble a cada extrem dels pols d'entrada, sortida i control del CI que se sospita.
5. Identifiqueu les principals àrees de treball: la majoria de taulers tenen una divisió clara del treball, com ara: àrea de control (CPU), àrea de rellotge (oscil·lador de cristall) (divisió de freqüència),
àrea d'imatge de fons, àrea d'acció (persona, avió), districte de síntesi de so, etc. Això és molt important per a la reparació en profunditat de la placa de l'ordinador.
2 edició del mètode de resolució de problemes
1. Sospitarà del xip, segons les instruccions del manual, primer comproveu si hi ha un senyal (forma d'ona) als terminals d'entrada i sortida, si hi ha
no hi ha entrada, després comproveu el senyal de control de l'IC (rellotge), etc. Si n'hi ha, aquest IC és dolent La possibilitat és gran, no hi ha senyal de control, traieu el seu pol anterior fins que trobi un
IC danyat.
2. De moment, no traieu el pal del pal i utilitzeu el mateix model. O l'IC amb el mateix contingut del programa es troba a la part posterior i arrenqueu per veure'l
si és millor confirmar si l'IC està danyat.
3. Utilitzeu la línia tangencial i el mètode de la línia de pont per trobar la línia de curtcircuit: cerqueu algunes línies de senyal i línies de terra, a més de 5V o altres circuits integrats múltiples no haurien de ser
connectat al curtcircuit, podeu tallar la línia i tornar a mesurar, determinar si es tracta d'un problema d'IC o d'un problema de superfície de la placa o de senyals de préstec.
des d'altres circuits integrats per soldar a l'IC amb la forma d'ona incorrecta per veure si la imatge millora i jutjar si l'IC és bo o dolent.
4. Mètode de control: Trobeu una bona placa d'ordinador amb el mateix contingut per mesurar la forma d'ona del pin de l'IC corresponent i el nombre de l'IC per confirmar
si l'IC està danyat.
5. Proveu l'IC amb el programari ICTEST al programador universal de microordinadors (ALL-03/07) (EXPRO-80/100, etc.).
3 edició del mètode d'eliminació
1. Mètode de cisalla: sense danys al tauler, no es pot reciclar.
2. Arrossegueu el mètode de llauna: soldeu la llauna a banda i banda del pin IC, utilitzeu el soldador d'alta temperatura per arrossegar cap endavant i cap enrere i engegueu l'IC (fàcil de danyar).
la placa, però pot protegir l'IC de prova).
3. Mètode de barbacoa: graella amb llums d'alcohol, estufes de gas, estufes elèctriques, etc. Després de fondre la llauna a la pissarra, es produeix IC (no és fàcil d'agafar).
4. Mètode d'olla de llauna: feu una olla de llauna especial al forn elèctric. Després que la llauna s'hagi fos, l'IC que s'ha de descarregar al tauler es submergeix a l'olla de llauna i l'IC
es pot treure sense danyar el tauler, però l'equip no és fàcil de fabricar.
5. Pistola de calor elèctrica: utilitzeu una pistola de calor elèctrica especial per descarregar la pel·lícula, bufeu la part de l'IC que s'ha de descarregar i després es pot treure l'IC després de la llauna (nota
que s'ha de sacsejar la pistola d'aire quan es bufi la placa, en cas contrari, es bufarà la placa de l'ordinador. No obstant això, el cost de la pistola d'aire comú és elevat, generalment aproximadament
2,000 iuans.) Com a reparació de maquinari professional, el manteniment de taulers és un dels projectes més importants. A continuació, agafeu una placa base defectuosa, com determinar-la
quin component té un problema?
4 editor de motius principals d'error
1. Falles provocades per l'home: targetes d'E/S connectades amb energia i danys a les interfícies, xips, etc. causats per una força inadequada en carregar plaques i endolls
2. Entorn deficient: l'electricitat estàtica sovint fa que el xip de la placa base (especialment el xip CMOS) s'avaria. A més, quan la placa base
troba un dany a la font d'alimentació o un pic generat per la tensió de la xarxa, sovint danya el xip a prop de l'endoll de la font d'alimentació de la placa del sistema. Si la placa base
està cobert de pols, també provocarà un curtcircuit de senyal. 3. Problemes de qualitat del dispositiu: danys a causa de la mala qualitat del xip i d'altres dispositius. El primer que cal destacar és
que la pols és un dels majors enemics de la placa base.
Instruccions
Instruccions de funcionament (3)
El millor és parar atenció a la pols. Utilitzeu un raspall per raspallar suaument la pols de la placa base. A més, algunes targetes de la placa base i els xips tenen forma de pins,
que sovint condueixen a un mal contacte a causa de l'oxidació dels pins. Utilitzeu una goma d'esborrar per eliminar la capa d'òxid superficial i torneu-la a connectar. Per descomptat, podem utilitzar l'evaporació--tricloroetana*,
que és un dels líquids per netejar la placa principal. També hi ha una fallada d'alimentació sobtada, haureu d'apagar immediatament l'ordinador per no trucar de sobte a la placa base
i la font d'alimentació cremada. A causa d'una configuració incorrecta de la BIOS, si feu overclocking... podeu saltar per esborrar la línia i tornar-la a recollir. Si la BIOS està danyada, com ara una intrusió de virus...,
podeu reescriure la BIOS. Com que l'instrument no pot mesurar la BIOS, existeix en forma de programari. Per tal d'eliminar totes les causes que poden causar problemes
a la placa base, el millor és raspallar la BIOS de la placa base. Hi ha moltes raons per les quals el sistema amfitrió falla. Per exemple, la pròpia placa base o diverses fallades de la targeta activades
el bus d'E/S pot provocar un mal funcionament del sistema. El mètode de manteniment plug-and-play és un mètode senzill per determinar l'error a la placa base o al dispositiu d'E/S. El mètode
és apagar la placa endollable una per una i, cada vegada que es treu una placa, la màquina està funcionant per observar l'estat de funcionament de la màquina. Un cop el tauler està en funcionament
normalment després de treure un bloc determinat, l'error és causat per l'error de la placa o la ranura del bus d'E/S corresponent. I el circuit de càrrega és defectuós. Si el sistema està en marxa encara
no és normal després d'eliminar totes les plaques, és probable que l'error sigui a la placa base. El mètode d'intercanvi és bàsicament canviar el mateix tipus de placa endollable, el bus
El mode és el mateix, la mateixa funció de la placa endollable o el mateix tipus d'intercanvi de xip mutu, segons el canvi del fenomen de la falla per determinar la falla.
Aquest mètode s'utilitza principalment en entorns de manteniment fàcils de connectar, com ara errors d'autoprova de memòria, que poden intercanviar la mateixa memòria.
