Dessoldar Bga

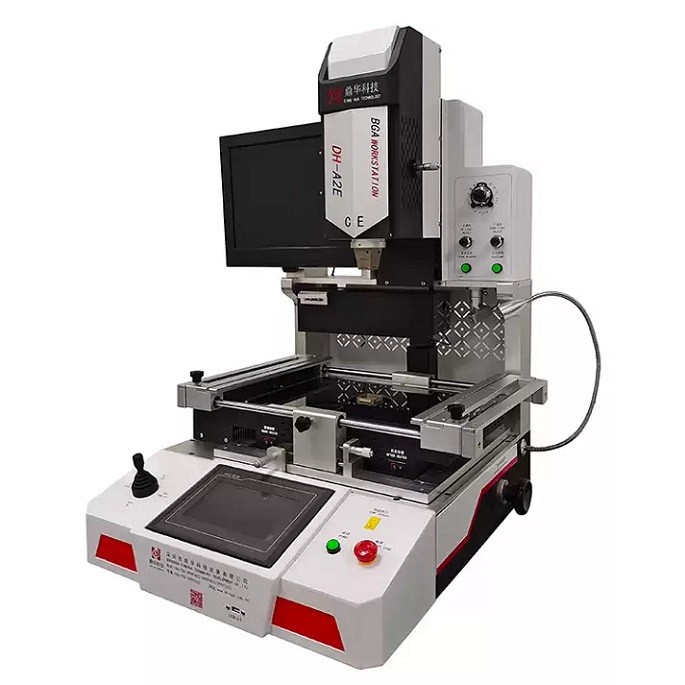

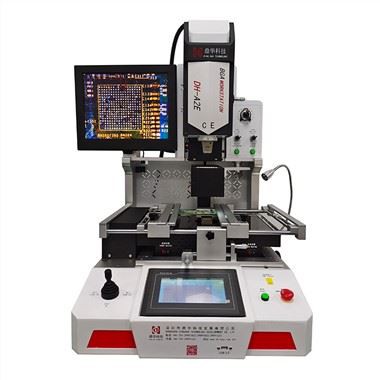

L'estació de retreball BGA d'alineació òptica DH-A2E de Dinghua ofereix una alineació òptica per a una col·locació precisa dels xips, evitant completament la desalineació i el desplaçament.
Descripció
Característiques del producte
1.Alineació òptica– Col·locació precisa dels xips, zero desalineació/desplaçament.
2.Automatització completa– Desmuntatge automatitzat, soldadura i recuperació d'encenalls, redueix el treball manual.
3. Flux d'aire suau ajustable- Velocitat ajustada a la mida del xip; evita el desplaçament de petits-components, augmenta l'eficiència de retreball.
4. Posicionament làser– Col·locació precisa de la placa base en un-pas.
5. Zona de preescalfament eficient- Tub de calefacció lluminós per a una calefacció ràpida i estable; coberta de vidre-resistent a la calor (estalvi d'energia,-ecològic, disseny elegant).
6.Sonda de temperatura externa– Monitorització de la temperatura-en temps real per a un control precís i fiable.
7.-Pantalla tàctil amigable per a l'usuari– Programes precarregats, no requereix formació especialitzada per a un funcionament fàcil.
8. Modes de funcionament dual- Modes manuals/automàtics per a una depuració flexible i reelaboració per lots.
9. Connectivitat USB- Admet actualitzacions de programari i importació/emmagatzematge de dades per a l'anàlisi de PC.
Paràmetres del producte
|
Potència total |
5700W |
|
Escalfador superior |
1200W |
|
Escalfador inferior |
La segona zona de temperatura és de 1200 W i la tercera zona de temperatura és de 3200 W (la zona de calefacció s'ha augmentat per adaptar-se a diverses plaques de PCB). |
|
poder |
AC220V±10％50/60Hz |
|
Dimensions |
L600×W700×H850 mm |
|
Posicionament |
Ranura en forma de V-, suport de PCB ajustable en direcció X i equipat amb una pinça universal. |
|
Control de temperatura |
Termoparell tipus -K (sensor K), control de llaç-tancat |
|
Precisió de la temperatura |
±1 grau |
|
Posició precisió |
0,01 mm |
|
Mida del PCB |
Màxim 450×500 mm mín10×10mm |
|
Xip BGA |
2X2-80X80mm |
|
Mínimxipespaiat |
0.1mm |
|
Sensor de temperatura extern |
Un, ampliable (opcional) |
|
Pes net |
70 kg |
|
Aplicació |
Estació de retreball bga per a mòbils, estació de retreball smd d'infrarojos, estació de desoldadura d'infrarojos |
Descripció dels productes
1. Control intel·ligent i anàlisi de corbes:Aquesta estació de reelaboració bga per a ordinador industrial mòbil incrustat + pantalla tàctil HD HMI + control PLC; visualització-en temps real, anàlisi i correcció de corbes de temperatura.
2. Control de temperatura de precisió (± 1 grau):Control de bucle tancat de-K-tipus K-control de llaç tancat + compensació automàtica de la temperatura; interfície de mesura de temperatura externa per al calibratge.
3. Sistema de posicionament precís:Control de moviment pas a pas + alineació de visió d'alta-precisió; Ranures en forma de V-+ corredisses lineals per a un ajust fi de 3 eixos, s'adapta a PCB de totes les mides/dissenys.
4. Dispositiu de protecció de PCB:L'accessori universal mòbil flexible prevé el dany dels components de la vora i la deformació del PCB, adequat per a totes les reelaboracions de paquets BGA.
5. Broquets d'aliatge versàtils:Broquets multi-especificacions amb rotació lliure de 360 graus; fàcil d'instal·lar i substituir.
6. 3 Zones de calefacció independent:Control de temperatura simultània multi-grup i multi-segment; Configuració basada en HMI-de temperatura, temps, pendent, refrigeració i buit.

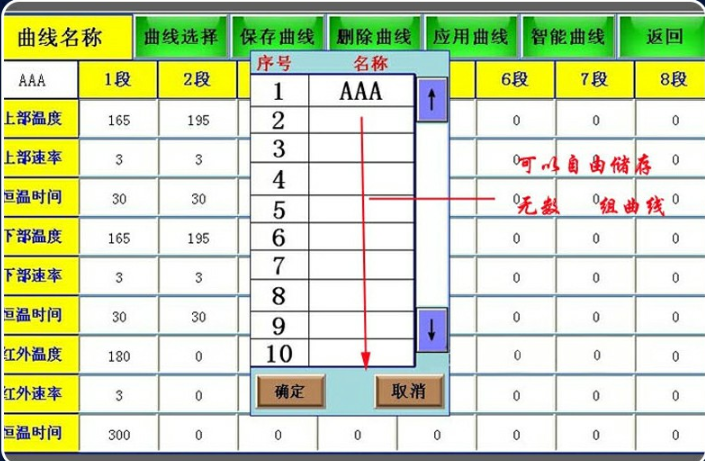

Control de temperatura de 7,8 segments i emmagatzematge de corbes:Emmagatzematge massiu de corbes de temperatura per a una recuperació ràpida; algorisme PID independent per a un escalfament uniforme i un control precís de la temperatura.
8.Refrigeració ràpida i control automàtic del procés;El ventilador de flux creuat-d'alta potència- evita la deformació de la PCB; processos de muntatge, soldadura i desoldació totalment automatitzats.
9. Funcionament convenient del joystick:Controla el moviment vertical del cap i el zoom de la imatge-ràpid i fàcil d'utilitzar-.
10. Alarma de veu i refrigeració automàtica:Alerta de veu entre 5 i 10 segons abans de la finalització del procés; El sistema de refrigeració automàtica s'atura a temperatura ambient per allargar la vida útil de la màquina.
11. Funcions automàtiques:Recollida/alimentació automàtica de material i retracció/extensió de la càmera per a l'eficiència.
Seguretat certificada 12.CE-:Interruptor d'aturada d'emergència + protecció d'apagat automàtic-per a incidents inesperats.
Imatges de detalls

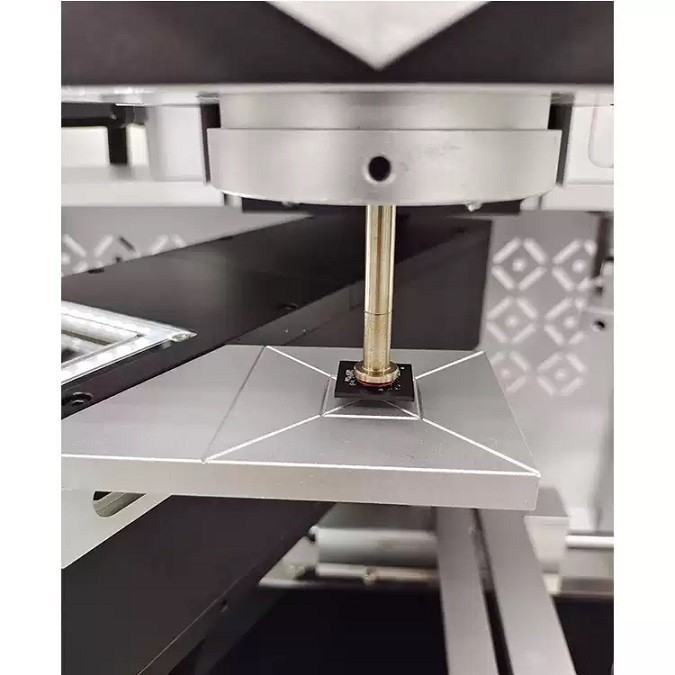

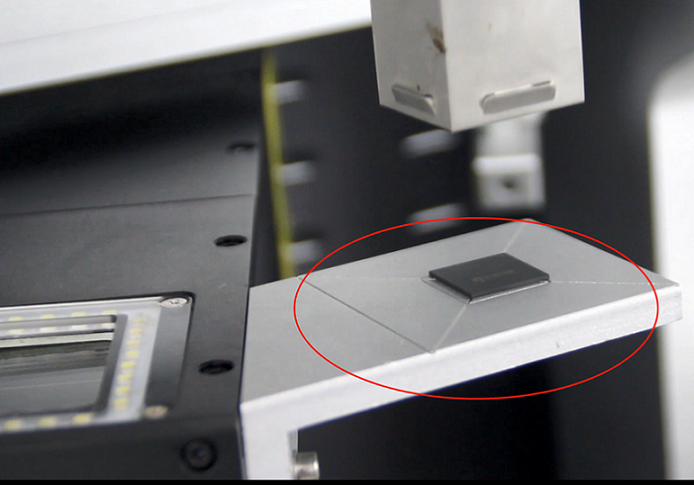

La col·locació, el desmuntatge i la soldadura automatitzats intel·ligents eliminen els errors causats per l'operació manual. (estació de retreball smd d'infrarojos)

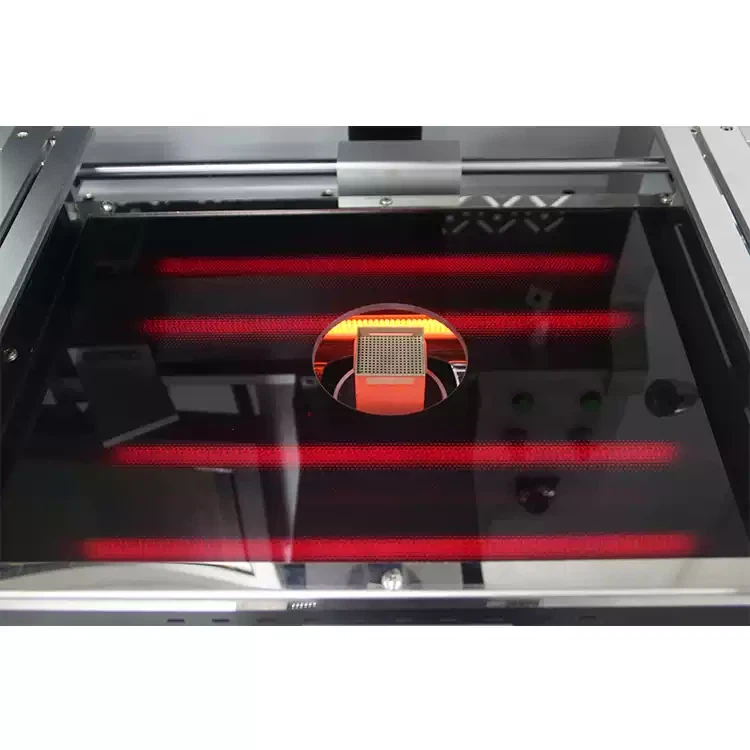

Tub d'ona infraroja de fibra de carboni, s'escalfa ràpidament, funciona bé, té una llarga vida útil, és estèticament agradable i -energèticament eficient, i és saludable i respectuós amb el medi ambient.
Un cop s'hagi completat l'escalfament, s'aplica un refredament automàtic d'alta{0}}potència constant-per evitar la deformació de la PCB.
Aquesta estació de desoldar per infrarojos equipat amb un suport universal, pot subjectar fàcilment PCB de qualsevol forma.
Ajust de precisió del micròmetre, alineació precisa de 0,01 mm, muntatge natural i precís.

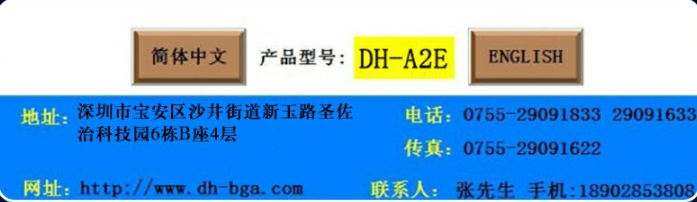

Amb interfícies tant xineses com angleses, és fàcil d'utilitzar.
El procediment operatiu està preestablert, només cal que seleccioneu l'opció per completar la reparació amb un sol clic.
Genera automàticament corbes de temperatura i controla-les en temps real.
L'anàlisi de dades intel·ligent, amb una durada de cada cicle PID de només 32 ms, captura i analitza les dades de temperatura amb una freqüència ultra-alta i fa correccions oportunes per garantir un control precís de la temperatura i una reelaboració correcta al primer intent.
